進口截止止回閥

作者：admin 發布時間：2021-01-10 00:00:00點擊：

美國沃爾頓旗下品牌，埃索ALSO進口泵閥品牌。

美國沃爾頓,專業進口截止止回閥生產供應,主要進口截止止回閥，泵，閥門，水處理設備，流量計，消泡器等系列產品的制造/銷售/售后服務,美國沃爾頓工業集團旗下超過十幾個水泵閥門品牌。

進口截止止回閥描述--
ALSO截止止回閥同時能作截止和止回兩種功能的閥門,把閥桿和閥瓣的連接設計成可以開的結構，所以，在關閉閥門時，閥桿可頂住閥瓣運動，使閥瓣密封面與閥座密封面密合，達到關閉閥門狀態。此時，閥門起切斷管路中介質的截止閥作用。當開啟閥門時，是閥桿與閥瓣脫開，此時，閥門可作為防止介質倒流的止回閥用。
進口截止止回閥特征--
一閥兩用,可代替一個截止閥和一個止回閥

進口截止止回閥技術規范--

結構形式 construction	BB-BG-OS&Y
驅動方式 operation	手動hand-operated
驅動方式 operation	手動hand-operated
設計標準 design standard	DIN3356
結構長度 face to face dimension	DIN3202
連接法蘭 flanged ends	DIN2543-2545
試驗和檢驗 test&inspection	DIN3230

進口截止止回閥性能--

公稱壓力(MPa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用溫度(℃)	適用介質
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

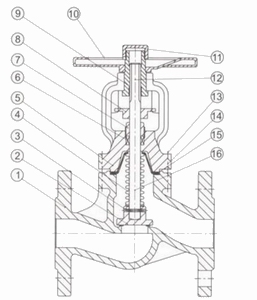

進口截止止回閥結構圖--

進口截止止回閥結構圖

**進口截止止回閥零部件材質**
序號NO.	名稱part name	材質material
1	閥體body	GS-C25、CF8、CF3
2	閥瓣disc	2CR13、F304、F316
3	軸銷hinge pin	F304、F316
4	波紋管組件bellows combination	F304、F316L
5	閥蓋bonnet	GS-C25、CF8、CF3
6	填料packing	柔性石墨Flexible graphite、PTFE
7	壓套gland	25#、F304、F316
8	定位片locator	25#、F304、F316
9	閥桿螺母stem nut	銅合金ZQA19-4
10	手輪hand wheel	碳鋼carbon steel
11	并帽cap	25#
12	油杯oil cup	黃銅brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	雙頭螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	墊片gasket	柔性石墨+不銹鋼 flexible graphite+stainless steel、PTFE
16	閥桿stem	2Cr13、F304、F316

進口截止止回閥典型應用--
導熱油系統
蒸汽和冷凝水
熱水和冷水系統
氨/氯氣體
化學熱流體
壓縮空氣和其它氣體
水/乙二醇等工業流體
冷卻及冷凍系統
工業,電力系統,
廢氣凈化裝置,熱水,導熱油應用,造船業等場合

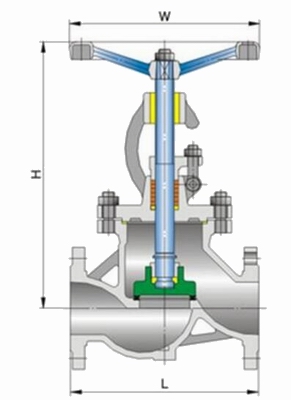

進口截止止回閥外形尺寸--

進口截止止回閥外形尺寸

1.6MPa主要連接尺寸：

壓力等級	PN16
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

2.5MPa主要連接尺寸：

壓力等級	PN25
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4	4.5	5.5	7.5	10	12.5	19	24	43	57	79	135	285	415
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

4.0MPa主要連接尺寸：

壓力等級	PN40
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	400	520	520
重量Weight	4	4.5	6	8	11.5	13.5	20	25	45	60	83	158	305	440
行程h	7	7	12	13	14	15	19	23	28	35	42	52	64	75
Kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
技術QQ;2412941573
銷售電話 :13917052988 (微信同號）。
