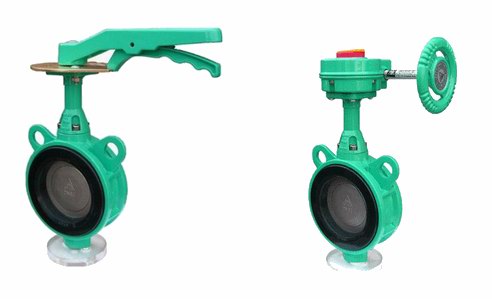

進口防結露蝶閥

進口防結露蝶閥結構--
ALSO防結露蝶閥采用超輕壓鑄鋁閥體工藝，獨特的閥桿密封環防止流體泄漏,重量輕，扭矩小，安裝方便，杜絕銹蝕,特有的多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的同時，減少不必要的扭矩，加之不銹鋼的蝶板，從而延長閥門座的使用壽命，具有很強的防銹和耐腐蝕功能。

進口防結露蝶閥原理--
由于采用了高性能頂盤材料，能有效地防止閥體部分的溫差，隔離了管道內介質的傳遞，達到了執行器和連接法蘭表面無結露。適用于空調、工業水處理設備，有很強的防結露功能。鋁合金壓鑄閥體，杜絕銹蝕。在防止結露方面發揮超群的功能。利用多年積累的技術和經驗開發的獨特的多層次漸近接觸式閥座，以及綜合其它多項技術的F500系列蝶閥正在越來越多的領域替代其它閥門，具有施工簡單、使用壽命長的特點。

進口防結露蝶閥參數表--

類型	F500	結構長度	JIS GB API
閥門公稱口徑	40-300mm	頂部法蘭標準	國標標準ISO 5211
適用法蘭規格	JIS ANSI GB	標準材質	閥體：鋁合金
最大工作壓力	1.0MPa		閥板：不銹鋼
使用溫度范圍	0-120℃ EPDM 0-70℃ NBR		密封圈：EPDM(MBR)
泄漏試驗壓力	1.1MPa	噴涂規格	聚酯粉體涂料
閥體試驗壓力	1.5MPa	傳動方式	手動,蝸輪,氣動,電動

進口防結露蝶閥特點--
1.奧氏體不銹鋼閥板和三元乙丙橡膠(EPDM)閥座，適用于各類流體無需考慮腐蝕問題
2.高性能的材料具有低吸水性、抗腐蝕性、絕熱隔冷性能等，是普通材質蝶閥的4倍。
3.不銹鋼的長閥頸阻隔了流體向驅動器傳熱，因此，該部件無需進行隔熱處理，在進行冷水輸送的時候，可以最大幅度地減少冷凝現象發生
4.閥桿、閥板、閥頸管、閥頸連接器和端板等主件，以及止推板、墊圈和螺栓等小零件，都采用不銹鋼制造.具有很強的防銹性能。
5.壓鑄的鋁制閥體，重量較輕(其重量僅為傳統鑄鐵蝶閥的二分之一)，可以在管道安裝的時候輕松進行閥門法蘭對中

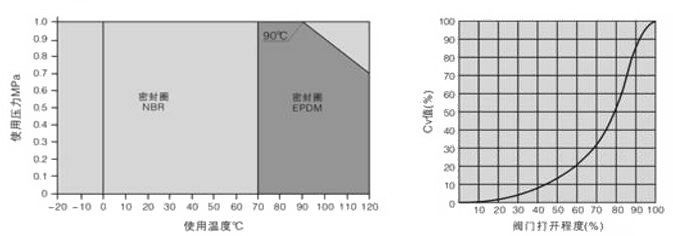

進口防結露蝶閥壓力溫度參數、Cv值和流量特性--

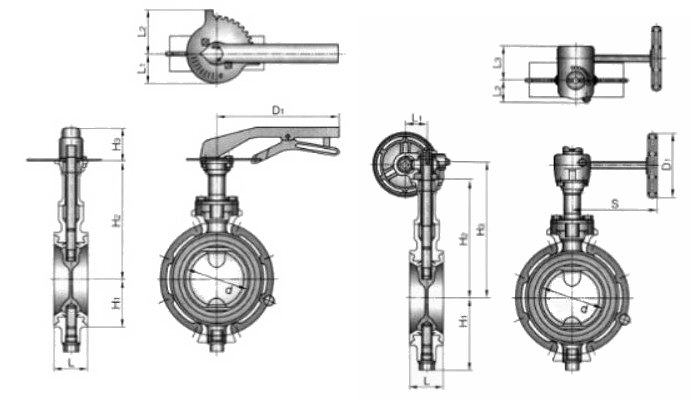

進口手動防結露蝶閥外形尺寸及重量：

規格	英寸	尺寸 (mm)								重量 (kg)
mm	inch	d	L	H1	H2	H3	L1	L2	D1
40	11/2"	42	33	70	145	51	47	68	250	1.4
50	2"	52	43	82	145	51	47	68	250	1.7
65	21/2"	67	46	90	157	51	47	68	250	2.1
80	3"	80	46	99	165	51	47	68	250	2.3
100	4"	102	52	112	183	51	47	68	250	2.8
125	5"	126	56	132	196	60	63	86	330	4.8
150	6"	150	56	146	214	60	63	86	330	6.0

進口蝸輪防結露蝶閥外形尺寸及重量：

規格	英寸	尺寸 (mm)										重量 (kg)
mm		d	L	H1	H2	H3	L1	L2	L3	S	D1
40	11/2"	42	33	70	145	168	35	35	56	132	100	2.0
50	2"	52	43	82	145	168	35	35	56	132	100	2.3
65	21/2"	67	46	90	157	180	35	35	56	132	100	2.7
80	3"	80	46	99	165	188	35	35	56	132	100	2.9
100	4"	102	52	112	183	206	41	39	68	132	100	3.4
125	5"	126	56	132	196	220	58	48	89	149	140	5.8
150	6"	150	56	146	214	238	58	48	89	149	140	7.4
200	8"	199	60	188	241	272	58	48	89	149	140	9.6
250	10"	248	68	220	320	367	67	61	97	200	200	21.5
300	12"	297	78	255	355	402	67	63	97	200	200	31.0
