進口斜面球閥

進口斜面球閥描述--
ALSO斜面球閥采用楔式上裝型，其球體上施加一壓縮彈簧，壓縮彈簧的作用是在球體上施加預緊力，使閥座密封面在任何情況下都緊密接觸，密封性能好。閥座與閥體接觸面的楔角為 10°，閥座能夠自鎖，當閥座受到較大的壓力時，閥座不會產生任何位移。故這種結構的閥門既有閘閥的特點又有球閥的優點

進口斜面球閥結構特點--
1.上裝式球閥在管線上拆卸簡單迅速，維修方便快捷。當閥門在管線上出現故障需要修理時，不必從管線上拆卸閥門，只須拆掉中法蘭螺栓和螺母，將閥蓋和閥桿組合件一起從閥體中取下來，然后取出球體和閥座組合件。即可在線修理球體和閥座。這種維修節省了時間，將生產中的損失降到最低點。
2.獨特的結構密封更加可靠斜面球閥又稱“楔式球閥”，采用整體上裝式新型結構。兩閥座密封面設計成楔形兩斜面，球體上部有一彈簧。在彈簧力的作用下，閥座密封面與球體緊密貼合，形成可靠的密封。
3.閥桿凸肩結構即可防脫又保證了上密封性能閥桿下端設有凸肩，可在閥體內壓異常升高時，防止閥桿脫出。在彈簧及介質力的作用下，閥桿凸肩壓緊墊片，形成上密封效果。
4.先進的防火、防靜電結構在球體與閥座之間設置有防火金屬環。在意外火災閥座燒損后，金屬環壓在球體上起到密封作用。確保系統的安全，防止重大事故發生。球體上部的予緊彈簧可將球體與閥座摩擦產生的靜電，經導線導入地下。防止因靜電產生的火花點燃易燃易爆介質，保證系統的安全。
5.閥門的啟、閉力小，安裝、維修方便閥桿填料函的密封采用填料平面與閥桿凸肩、閥蓋平面的壓緊，靠彈簧的予緊力及上壓蓋的壓緊力實現密封。減輕了閥門的啟、閉力。

進口斜面球閥零件材質--

閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
球體	2Cr13H.Cr	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2
密封材質	PTFE、柔性石墨、碳纖維
閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2

進口斜面球閥 性能

公稱通徑	DN15-DN300			2.5MPa
試驗壓力	強度試驗	試驗介質(水)	3.75
	上密封試驗		2.75
	密封試驗		2.75
	氣密封試驗	(氣)	0.6
工作溫度	-20～232℃	最大工作壓力	2.5
適用介質	水、油、氣

進口斜面球閥用途-
斜面球閥適用于液化氣、油品、水、石油、化工、化纖、冶金、電力、核電、食品和造紙裝置、腐蝕性流體工程及鋁業氧化鋁粉輸送工程。

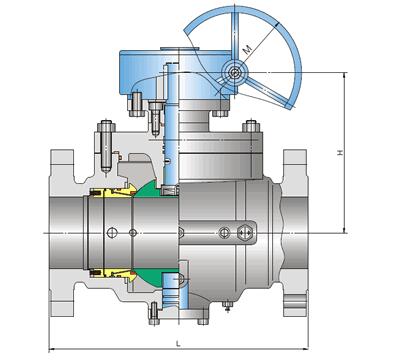

公稱壓力(Mpa)	公稱通徑	L	D	D1	D2	D6	b	f/f1	z-φd	W	H(mm)
	mm	mm								mm	Q41
1.6 突面	15	130	95	65	45	-	14	2	4-14	100	62
	20	140	105	75	55	-	14		4-14	120	68
	25	150	115	85	65	-	14		4-14	160	75
	32	165	135	100	78	-	16		4-18	180	85
	40	180	145	110	85	-	16		4-18	200	95
	50	200	160	125	100	-	16	3	4-18	250	110
	65	220	180	145	120	-	18		4-18	300	130
	80	250	195	160	135	-	20		8-18	400	155
	100	280	215	180	155	-	20		8-18	500	180
	125	320	245	210	185	-	22		8-18	600	250
	150	360	280	240	210	-	24		8-23	800	275
	200	400	335	295	265	-	26		12-23	1000	345

2.5 突面	15	130	95	65	45	-	16	2	4-14	100	62
	20	140	105	75	55	-	16		4-14	120	68
	25	150	115	85	65	-	16		4-14	160	75
	32	165	135	100	78	-	18		4-18	180	85
	40	180	145	10	85	-	18	3	4-18	200	95
	50	200	160	125	100	-	20		4-18	250	110
	65	220	180	145	120	-	22		8-18	300	130
	80	250	195	160	135	-	22		8-18	400	155
	100	280	230	190	160	-	24		8-23	500	180
	125	320	270	220	188	-	28		8-25	600	250
	150	360	300	250	218	-	30		8-25	800	275
	200	400	360	310	278	-	34		12-25	1000	345
