進口高壓焊接球閥

進口高壓焊接球閥描述--
ALSO高壓焊接球閥所有部件均為鍛件,采用下裝式閥桿,設備倒密封結構,鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏,密封面為尼龍材料富有滑性和抗彎曲強的特點, 用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯、化工、石油、天然氣等各行業得到廣泛的應用

進口高壓焊接球閥產品特點--
1.本產品所有部件均為鍛件
2.采用下裝式閥桿,設備倒密封結構
3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
4.密封面采用尼龍,自然滑性材料,但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下
5.標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；
6.樞軸采用防吹出保護，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；
7.閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。

進口高壓焊接球閥主要零部件材料--

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	160/320C	A105、45	1Cr18/Cr18Ni9Ti	鑄 鐵	聚四氟乙烯 增強聚四氟乙烯 對位聚苯	聚四氟乙烯 對位聚苯
硝酸類	160/320P	304/1Cr18Ni9Ti	304/1Cr18Ni9Ti
醋酸類	160/320R	316/1Cr18Ni12Mo2Ti	316/1Cr18Ni12Mo2Ti

進口高壓焊接球閥性能規范--

公稱壓力 PN(Mpa)		16.0	32.0	16.0	32.0
試驗壓力 (Mpa)	殼體	24.0	48．O	24.0	48.0
	密封(液)	17.6	35.2	17.6	35.2
	密封(氣)	0.6
適用溫度		-40～80
適用介質		水、油品、氦、氫、氨等

進口高壓焊接球閥設計標準--
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；

進口高壓焊接球閥性能參數--
公稱壓力：6.4-32MPa
適用溫度范圍:-20～120℃～250℃
適用介質:水、油、氣及某些腐蝕性液體（W O G）
焊接類型：對焊（BW）、承接焊（SW）
材質:碳鋼,不銹鋼
規格:1/4-4"

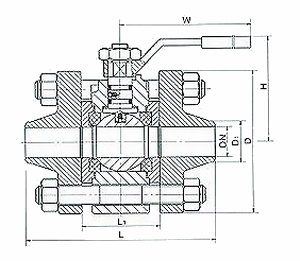

進口高壓焊接球閥外形尺寸--

型號	公稱通徑DN(mm)	尺寸						重量 (kg)
		L	L1	D	D1	H	Lo	16.Mpa	32.0MPa
PN160 PN320	10	150	60	90	18	58	220	4	4.5
	15	170	70	100	23	62	220	4.5	5
	20	190	80	110	29	7S	250	6.5	7
	25	205	95	115	36	80	250	8	9
	32	230	110	150	43	96	300	16	18
	40	260	120	170	49	111	400	22.5	24
	50	330	140	200	61	128	400	35	38
	65	360	150	225	80	180	500	48	52
	80	380	160	270	105	200	600	67	72
	100	430	188	320	118	245	800	116	124
