進口三片式法蘭球閥

進口三片式法蘭球閥 描述--
ALSO三片式法蘭球閥旋轉90度的操作和很小的轉動力矩就能關閉嚴密,完全平等的閥體內腔為介質提供了阻力很小、直通的流道不但適宜直接做開閉使用，也可做節流和控制流量之用,結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等

進口三片式法蘭球閥 主要特點--
1.單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
2.低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
3.啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
4.三片式結構。安裝在管道上的閥門可直接在線檢查與維修，有效減少裝置停車，降低成本。
5.楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。

進口三片式法蘭球閥 設計標準--
設計和制造標準按照: ASME B16.34；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5；
檢驗和測試按照: API598；
防火設計按照：API607；

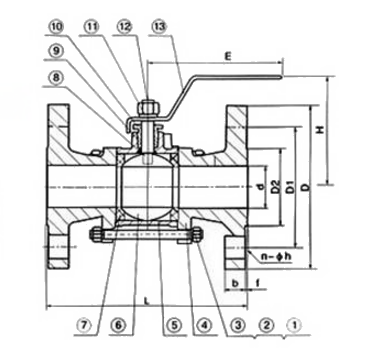

進口三片式法蘭球閥 結構圖--

進口三片式法蘭球閥 零件材料表

序號	零件名稱	材質
		不銹鋼	碳鋼
1	螺栓	不銹鋼SS304	碳鋼
2	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
3	螺母	不銹鋼SS304	碳鋼
4	閥蓋	不銹鋼CF8/CF8M	碳鋼WCB
5	閥體	不銹鋼CF8/CF8M	碳鋼WCB
6	球	不銹鋼CF8	不銹鋼CF8
7	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	閥桿	不銹鋼SS316	不銹鋼SS304
9	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
10	壓緊螺母	不銹鋼SS316	不銹鋼SS304
11	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
12	螺母	不銹鋼SS304	不銹鋼SS304
13	手柄	不銹鋼SS304	不銹鋼SS304

進口三片式法蘭球閥 尺寸表

SIZE	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	21/2″	3″	4″
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	170	180	250
W	130	140	140	170	200	220	350	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
