進口真空隔膜閥

進口真空隔膜閥描述--
ALSO真空隔膜閥連接形式有活套法蘭連接，快卸法蘭連接，焊接式連接，一焊一插管連接（即一端焊接，另一端插入）。啟閉件是一種富有彈性的材料的膜片，直接壓在閥座上，當膜片上升時閥打開，當膜片下降時，閥關閉，用來截止或接通真空系統

進口真空隔膜閥特點--
高真空隔膜閥是利用閥桿帶動橡膠密封片螺桿傳動上下運動，起到截止接通真空系統。具有關閉力矩小，壽命長等優點。適用的工作介質為空氣、水、酸、堿。

進口真空隔膜閥性能--

適用范圍(Pa)	105～1.3x10-4
閥門漏率(Pa.L/S)	≤1.3x10-4
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
安裝位置	任意

進口真空隔膜閥外形尺寸--

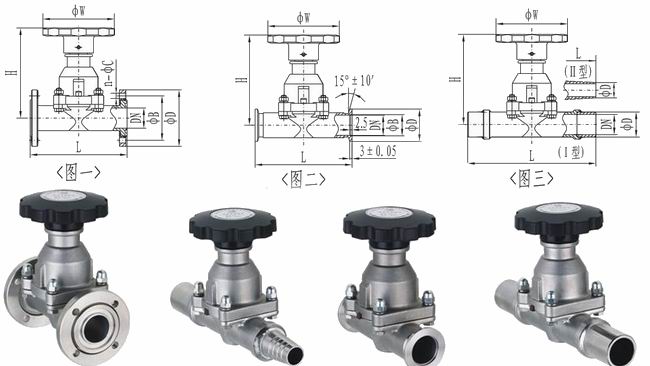

(圖一)活套法蘭連接及外形尺寸

型號 通徑(DN) ΦD ΦB ΦW H L n-ΦC 法蘭標準 GM-10 10 46 36 55 75 75 4-Φ6 JB919 GM-25 25 70 55 90 115 120 4-Φ7 GB/T6070     GM-40 40 100 80 100 132 150 4-Φ9 GM-50 50 110 90 100 157 180 4-Φ9

(圖二)快卸法蘭(KF)連接及外形尺寸

型號 通徑(DN) ΦD ΦB ΦW H L 法蘭標準 GM-10/KF 10 30 12.2 55 75 75 GB4892 GM-25/KF 25 40 26.2 90 115 100 GM-40/KF 40 55 41.2 100 132 150 GM-50/KF 50 75 52.2 100 157 180 /

(圖三)焊接式連接及外形尺寸

型號 通徑(DN) ΦD ΦW H L GM-10-H(Ⅰ) 10 19 55 75 150 GM-25H(Ⅰ) 25 32 90 115 200 GM-40H(Ⅰ) 40 45 100 132 240 GM-50H(Ⅰ) 50 57 100 157 240 GM-10H(Ⅱ) 10 9 55 75 150 GM-25H(Ⅱ) 25 19 90 115 200

注：Ⅰ型為兩端焊接；Ⅱ型為一端焊接，另一端插入
