進口三片式焊接球閥

進口三片式焊接球閥 用途--
ALSO三片式焊接球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點,適用于 PN1.0～10MPa，工作溫度 -29～150℃（密封圈為增強聚四氟乙烯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

進口三片式焊接球閥 設計特點--
球閥根據標準ASME B16.34設計
結構簡單,密封性能好,扭矩小
精密鑄造，固溶化處理
帶鎖裝置
全流量設計

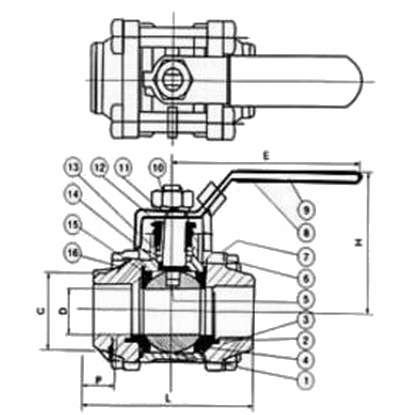

進口三片式焊接球閥 結構圖--

進口三片式焊接球閥 材料表

序號NO.	零件名稱	材質
		不銹鋼	碳鋼
1	閥體	不銹鋼CF8M	碳鋼WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	閥蓋	不銹鋼CF8M	碳鋼WCB
4	球體	不銹鋼SS316	不銹鋼SS304
5	閥桿	不銹鋼SS316	不銹鋼SS316
6	螺母	不銹鋼SS304	不銹鋼SS304
7	墊圈	不銹鋼SS304	不銹鋼SS304
8	手柄套	塑料	塑料
9	手柄	不銹鋼SS304	不銹鋼SS304
10	閥桿螺母	不銹鋼SS304	不銹鋼SS304
11	墊圈	不銹鋼SS304	不銹鋼SS304
12	填料壓蓋螺母	不銹鋼SS304	不銹鋼SS304
13	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
14	止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
16	螺栓	不銹鋼SS304	不銹鋼SS304

進口三片式焊接球閥 外形尺寸

SIZE	1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	90	112	120	145	185	215	270
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
C	14	17.5	22.7	27.5	33.5	42	48.6	60.5	76.3	9.	106.5
重量WT(g)	400	405	640	890	1160	2195	2940	4865	7000	10700	19350
