進口三片式卡箍球閥

作者：admin 發布時間：2021-01-10 00:00:00點擊：

美國沃爾頓旗下品牌，埃索ALSO進口泵閥品牌。

美國沃爾頓,專業進口三片式卡箍球閥生產供應,主要進口三片式卡箍球閥，泵，閥門，水處理設備，流量計，消泡器等系列產品的制造/銷售/售后服務,美國沃爾頓工業集團旗下超過十幾個水泵閥門品牌。

進口三片式卡箍球閥用途--
ALSO三片式卡箍球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點,適，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

進口三片式卡箍球閥設計特點--
球閥根據標準ASME B16.34設計
結構簡單,密封性能好,扭矩小
精密鑄造，固溶化處理
帶鎖裝置
全流量設計

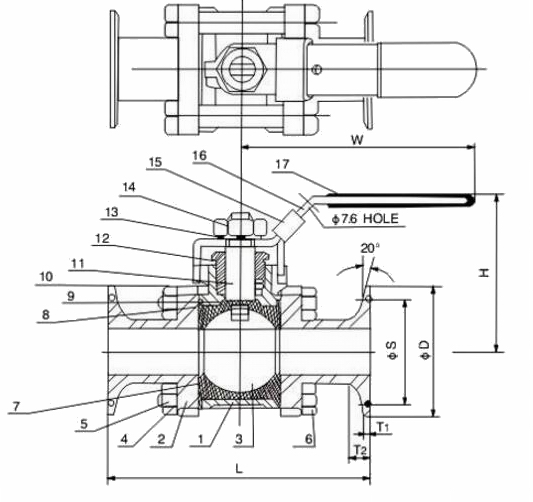

進口三片式卡箍球閥結構圖--

進口三片式卡箍球閥結構圖

**進口三片式卡箍球閥材料表**
序號	零件名稱	材質
1	閥體	不銹鋼CF8M
2	閥蓋	不銹鋼CF8M
3	球體	不銹鋼SS316
4	螺栓墊片	不銹鋼SS304
5	螺栓螺母	不銹鋼SS304
6	螺栓	不銹鋼SS304
7	密封圈	聚四氟乙烯PTFE
8	閥體密封圈	聚四氟乙烯PTFE
9	止推墊圈	聚四氟乙烯PTFE
10	閥桿密封墊	聚四氟乙烯PTFE
11	閥桿	不銹鋼SS316
12	填料壓蓋螺母	不銹鋼SS304
13	手柄螺母	不銹鋼SS304
14	手柄墊圈	不銹鋼SS304
15	掛鎖裝置	不銹鋼SS304(QQTION)
16	手柄	不銹鋼SS304
17	手柄套	塑料PLASTIC

**進口三片式卡箍球閥外形尺寸**
規格	1/2〞	3/4〞	1〞	11/4〞	11/2〞	2〞	21/4〞	3〞	4〞
PORT	9.6	15.9	22.5	28.5	34.9	47.5	60.2	72.9	97.4
L	75	90	100	110	125	150	190	220	270
D	25.0	25.0	50.4	50.4	50.4	63.9	77.4	90.0	118.9
S	20.24	20.24	43.60	43.60	43.60	56.3	70.60	83.30	110.30
H	64	67	83	89	100	108	150	161	180
T1	-	-	2.85	2.85	2.85	2.85	2.85	2.85	2.85
T2	3.63	3.63	4.75	4.75	-	-	-	-	-
E	125	125	140	140	200	200	250	250	290
