進口電動三片式法蘭球閥

進口電動三片式法蘭球閥描述--
ALSO電動三片式法蘭球閥由回轉型角行程電動執行器和三片式法蘭球閥組成，屬旋轉類型高性能開關閥，接受工業自動化控制儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的二位開關控制,通常用于管道介質的遠程控制，是對閥門實現遠控、集控和自控必不可少的驅動裝置。

進口電動三片式法蘭球閥技術參數--

公稱通徑	15～100mm
公稱壓力	PN1.6、2.5、4.0MPa
閥體材質	碳鋼、304、316、316L
球體材質	304/316/316L不銹鋼
閥桿材質	304/316/316L不銹鋼
閥座密封	PTFE
溫   度	PTFE≤150℃
連接型式	法蘭式
適用介質	水、氣體、油品等
特   點	密封好、使用壽命長

球閥結構特征--
1.浮動式結構，閥體材質鑄鋼或不銹鋼
2.電動三片式法蘭球閥閥體鑄造先進的硅熔膠工藝，結構合理、造型美觀。
3.閥座采用彈性密封結構，密封可靠，啟閉輕松。
4.閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。
5.驅動方式:手動、電動、氣動可設置90°開關定位機構，根據需要加鎖以防止誤操作。
6.三片式電動法蘭球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～250℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。

進口電動三片式法蘭球閥電裝性能特點--
電壓:AC220/380/110V、DC24V等;
開關型、調節型（4-20mA）;
普通或防爆要求;
開關機械限位，開關位置可微調;
可手動操作;
可視指示器;

執行器類別	JO系列執行器參數	3610R系列執行器參數	HQ系列執行器參數
電源電壓	標準：220V AC單相  可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保護裝置	過熱保護	過載保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP55	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	比例控制單元	電位計、比例控制單元
驅動電機	8W/E	AC可逆電機	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2-PF 1/2〞進線線鎖	2個 PF 3/4”
殼體材料	鋁合金	鋼，鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特

進口電動三片式法蘭球閥典型應用--
三片式法蘭球閥廣泛應用于天然氣、油品、化工、冶金、造紙、電力、礦業、印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等，行業的流體自動控制或調節控制。

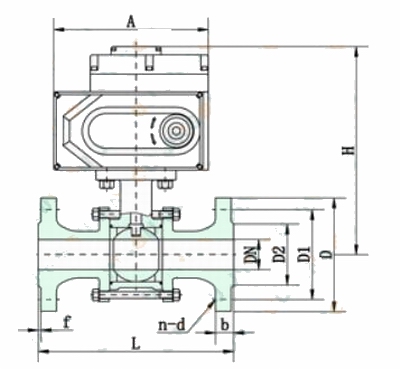

進口電動三片式法蘭球閥外形尺寸--

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	2-1/2"	3"	4"
通徑	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	250	250	255	260	280	300	340	350	370
A	161	161	161	161	188	188	268	268	268
n-d	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22
