進口電動內螺紋球閥

進口電動內螺紋球閥描述--

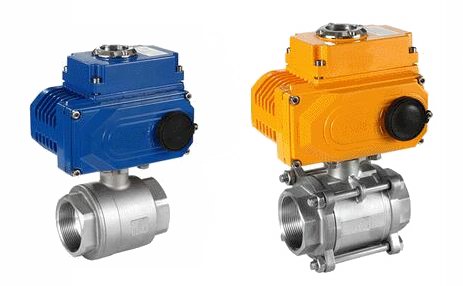

ALSO電動內螺紋球閥由回轉型角行程電動執行器和內螺紋球閥組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制(DCS, PLC系統)儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制,通常用于管道介質的遠程開關或調節控制，是對閥門實現遠控、集控和自控必不可少的驅動裝置。

進口電動內螺紋球閥技術參數及性能--

公稱通徑DN(mm)	10	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa
閥體形式	三片式精鑄閥體、二片是精鑄閥體
連接形式	內螺紋G/NPT/RC
閥芯形式	"O"型球形閥芯
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1
配置執行機構	可配角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

球閥用途及特點--
結構: 浮動球（二片式或三片式）
球閥根據標準ASME B16.34設計
密封性能好,扭矩小
精密鑄造，固溶化處理
帶鎖裝置
全流量設計

進口電動內螺紋球閥零件材料--

連接方式		內螺紋連接			對焊連接
零件名稱	閥體閥蓋	WCB	CF8(304)	CF8M(316)	WCB	CF8(304)	CF8M(316)
	球體、閥桿	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增強聚四氟乙烯、對位聚苯
適用工況	適用介質	水、蒸汽 、油品等	硝酸等腐 蝕性介質	醋酸等腐 蝕介質	水、蒸汽 、油品等	硝酸等腐 蝕性介質	醋酸等腐蝕介質
	適用溫度	-20～120°C(增強聚四氟乙烯)、-20～250°C(對位聚苯)

電裝性能參數--
 電壓:AC220/380/110V、DC24V等;
開關型、調節型（4-20mA）;
普通或防爆要求;
開關機械限位，開關位置可微調;
可手動操作;
可視指示器;

執行器類別	JOX系列執行器參數	JHQ系列執行器參數
電源電壓	標準：220V AC單相  可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4”
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

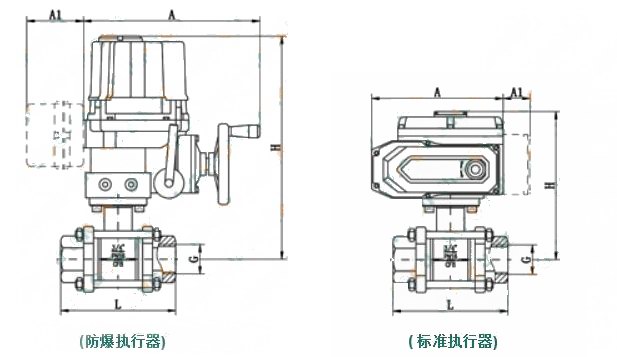

進口電動內螺紋球閥外形尺寸--

通徑DN		10	15	20	25	32	40	50	65	80	100
G(inch)		3/8	1/2	3/4	1	11/4	11/2	2	21/2	3	4
L		60	75	80	90	110	125	144	186	206	240
H	標準型	165	170	185	200	205	230	230	245	260	300
	防爆型	285	290	300	320	335	350	360	380	400	440
A	標準型	115	115	161	161	161	188	188	188	267	267
	防爆型	270	270	270	270	270	270	270	346	3.46	346
A1	標準型	40	40	40	40	40	40	40	40	40	40
	防爆型	137	137	137	137	137	137	137	137	137	137
