進口氣動三片式球閥

進口氣動三片式球閥概述--
ALSO氣動三片式球閥是一種直角回轉結構的控制閥，由活塞式氣動執行器和三片式球閥組成,輸入0.4~0.7MPa氣源即可控制啟閉,氣動執行器的執行速度快,并可遠程控制。
三片式球閥廣泛應用于天然氣、油品、化工、冶金、造紙、電力、礦業、印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等，行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。
進口氣動三片式球閥參數--

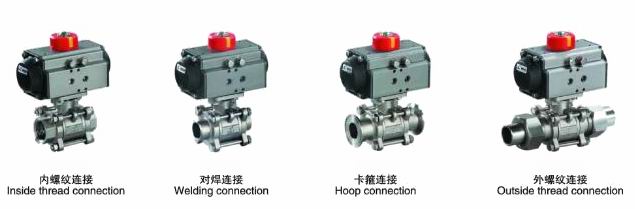

三片式球閥分為三片式內螺紋球閥，三片式卡箍球閥，三片式焊接球閥，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。
三片式適用于PN1.0～6.4MPa,工作溫度-29～180℃的各種管路上，用于截斷或接通管路中的介質，選用不同的材質?？煞謩e適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。

進口氣動三片式球閥性能規范--

公稱通徑DN(mm)		DN10-100
公稱壓力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	1.5	2.4	3.75	6.0	9.60
	密封試驗	1.1	1.76	2.75	4.4	7.04
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

公稱通徑DN(mm)	10	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa
閥體形式	三片式精鑄閥體
連接形式	螺紋式、焊接式、卡箍式
閥芯形式	"O"型球形閥芯
密封填料	PTFE、柔性石墨
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差	帶定位器：小于全行程的±2%
死區	帶定位器：小于全行程的2%
可調范圍	250：1
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控

進口氣動三片式球閥氣缸形式--
作用方式:雙作用式和單作用式
控作方式:開關型或調節型
齒輪式雙活塞，輸出力矩大，體積小。
氣缸選用鋁金材料，重量輕、外形美觀。
可在頂部、底部安裝手動操作機構。
齒條式連接可調節開啟角度、額定流量。
執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
IS05211標準連接為產品的安裝更換提供了方便。
兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

執行器型號	AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構

進口氣動三片式球閥附件性能--
1.回訊器：亦稱限位開關，反饋開關信號(反饋是否開到位或關到位),普通型或防爆型;
2.電磁閥：雙作用選二位五通、單作用選二位三通(普通型或防爆型)
3.氣源處理三聯件：過濾器、減壓閥、油霧分離器,可氣源起穩壓、過濾作用(普通型或防爆型)
4.電-氣定位器：輸入4～20mA信號,實現閥門調節功能;
5.手輪機構：在氣源故障或停電情況下，轉動手輪機構，可實現手動開、關閥;

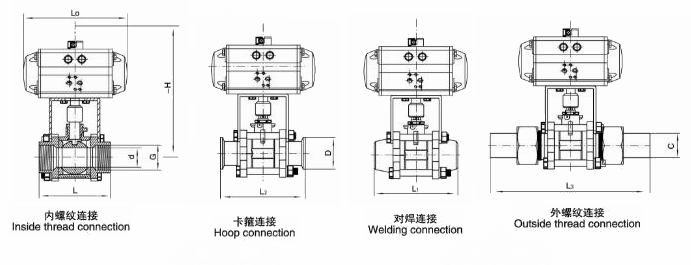

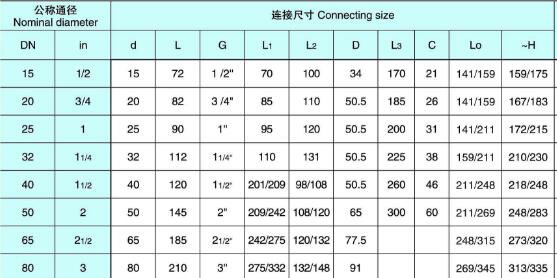

進口氣動三片式球閥外形尺寸--

進口氣動三片式球閥產品選型--
1.閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
2.執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務
