進口氣動法蘭球閥

進口氣動法蘭球閥描述--
ALSO氣動法蘭球閥采用高精度氣動執行器及精鑄球閥組成,可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作實現遠程控制，并送出二對無源觸點信號指示閥門的開關。
氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合,廣泛應用于天然氣、油品、化工、教學設備、輕工、高壓設備、制藥、造紙、礦業、印染、生物制藥，日用化工，食品飲料，水處理及空氣處理等工業自動控制系統中，作遠距離集中控制或就地控制。

進口氣動法蘭球閥氣缸形式--
作用方式:雙作用式和單作用式
控作方式:開關型或調節型
氣動執行器有雙作用式和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；
大口徑閥門采用拔叉式結構傳動，結構合理，輸出扭矩大，有雙作用式和單作用（彈簧復位）；

進口氣動法蘭球閥性能規范--

公稱通徑DN(mm)		DN15-500
公稱壓力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	1.5	2.4	3.75	6.0	9.60
	密封試驗	1.1	1.76	2.75	4.4	7.04
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

進口氣動法蘭球閥產品特點--
1.流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2.止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3.閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4.閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5.由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6.下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

進口氣動法蘭球閥技術參數--

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允許壓差(MPa)	≤公稱壓力
閥體形式	兩段式/三段式鑄造/鍛造球閥
連接形式	法蘭式、
閥芯形式	"O"型球形閥芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	小于額定KV0.01%
可調范圍	250：1								350：1
配置執行機構	可配AT、AR、AW系列氣動執行機構
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

進口氣動法蘭球閥執行器參數--

執行器型號	AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

進口氣動法蘭球閥附件功能--
1.回訊器：亦稱限位開關，反饋開關信號(反饋是否開到位或關到位),普通型或防爆型;
2.電磁閥：雙作用選二位五通、單作用選二位三通(普通型或防爆型)
3.氣源處理三聯件：過濾器、減壓閥、油霧分離器,可氣源起穩壓、過濾作用(普通型或防爆型)
4.電-氣定位器：輸入4～20mA信號,實現閥門調節功能;
5.手輪機構：在氣源故障或停電情況下，轉動手輪機構，可實現手動開、關閥;

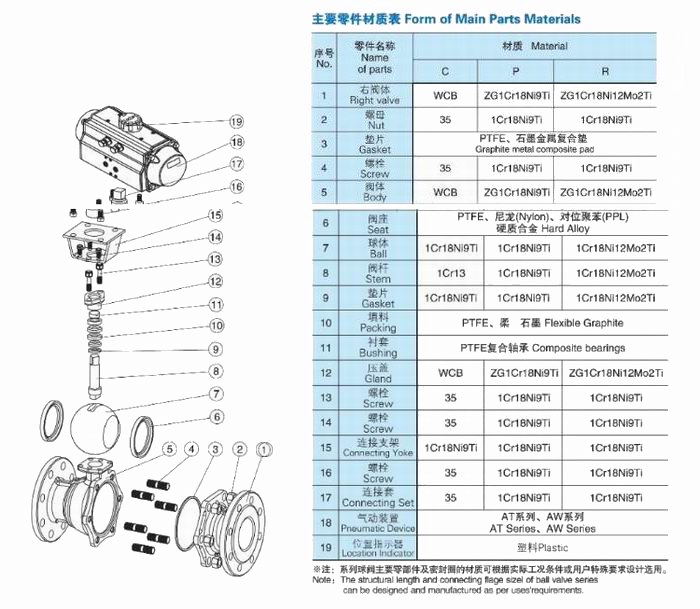

進口氣動法蘭球閥零件材料--

零件名稱	材料
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
填料	V型PTFE四氟填料、柔性石

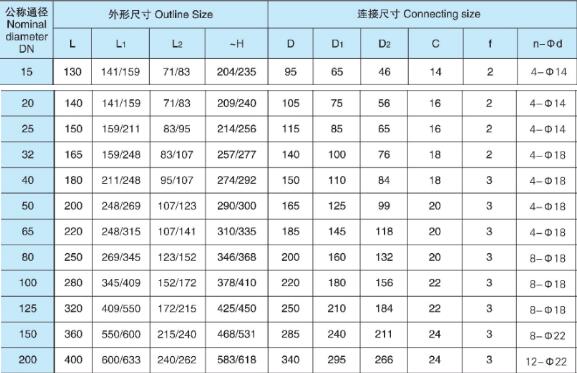

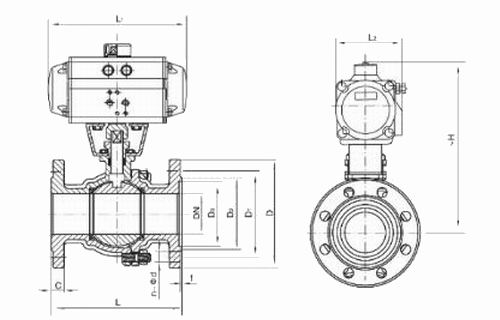

進口氣動法蘭球閥外形尺寸--
