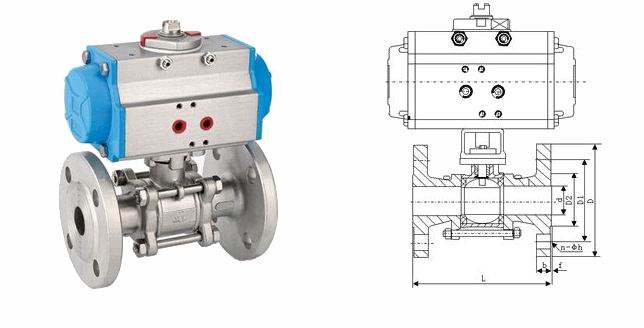

進口氣動三片式法蘭球閥

進口氣動三片式法蘭球閥描述--
ALSO氣動三片式法蘭球閥由活塞式氣動執行器和三片式法蘭球閥組成,輸入0.4~0.7MPa氣源即可控制啟閉,氣動執行器的執行速度快,并可遠程控制
進口氣動三片式法蘭球閥產品特征--
公稱壓力：1.6-2.5MPa
適用溫度范圍：-20～150℃
適用介質：水、油、氣及某些腐蝕性流體(W.O.G)
氣缸形式--
作用方式:雙作用式和單作用式
控作方式:開關型或調節型
氣動執行器--
氣動執行器有雙作用式和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用拔叉式結構傳動，結構合理，輸出扭矩大，有雙作用式和單作用（彈簧復位）；

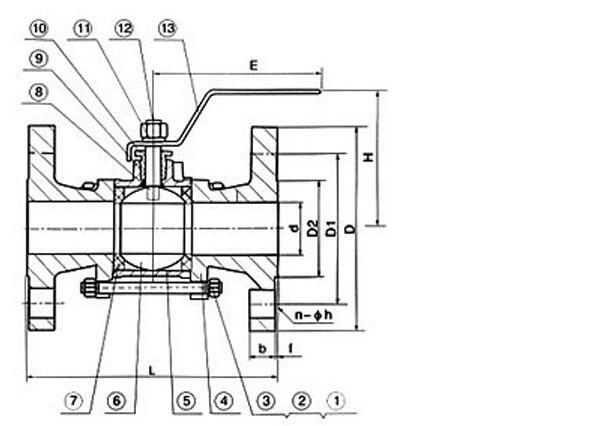

進口氣動三片式法蘭球閥主要零件材料--

序號NO	零件名稱	材質
		不銹鋼	碳鋼
1	螺栓	不銹鋼SS304	碳鋼
2	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
3	螺母	不銹鋼SS304	碳鋼
4	閥蓋	不銹鋼CF8/CF8M	碳鋼WCB
5	閥體	不銹鋼CF8/CF8M	碳鋼WCB
6	球	不銹鋼CF8	不銹鋼CF8
7	密封圈	PTFE	PTFE
8	閥桿	不銹鋼SS316	不銹鋼SS304
9	填料	PTFE	PTFE
10	壓緊螺母	不銹鋼SS304	不銹鋼SS304
11	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
12	螺母	不銹鋼SS304	不銹鋼SS304
13	手柄	不銹鋼SS304	不銹鋼SS304

進口氣動三片式法蘭球閥主要尺寸--

SIZE	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	4″
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	140	180	250
W	130	140	140	170	200	220	220	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22

進口氣動三片式法蘭球閥附件選擇--
回訊器：亦稱限位開關，反饋開關信號(反饋是否開到位或關到位),普通型或防爆型;
電磁閥：雙作用選二位五通、單作用選二位三通(普通型或防爆型)
氣源處理三聯件：過濾器、減壓閥、油霧分離器,可氣源起穩壓、過濾作用(普通型或防爆型)
電-氣定位器：輸入4～20mA信號,實現閥門調節功能;
手輪機構：在氣源故障或停電情況下，轉動手輪機構，可實現手動開、關閥
