一、產品概述

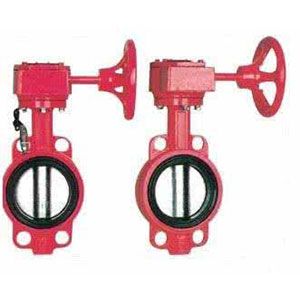

BWSC中線型對夾旌旗燈號蝶閥是引進國外先輩技術而自行開發的中線型蝶閥，它具有結構簡單，密封可靠，開啟輕巧、壽命長、維護方便等好處。故被廣泛地應用于給排水、建筑消防等體系各種管道上，尤其在消防管路中。本旌旗燈號閥可曉暢無誤的表現出閥門開關狀況，具有直觀、清晰、可靠的反映出消防體系中的工作狀況，所以廣泛、大量的適用于消防體系中。
二、重要技術參數
| 公稱通經 | 公稱壓力 | 工作溫度 | 密封試驗 | 強度試驗 | 適用介質 |
| DN50～400mm | 1.0/1.6/2.5MPa | -10℃～-80℃ | 1.1倍公稱壓力 | 1.5倍公稱壓力 | 水、油、氣 |
三、重要零件材料
| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | 球鐵、鑄鋼 | 7 | 密封圈 | NBR。EPDM |
| 2 | 閥軸 | SUS410/SUS316 | 8 | 圓墊片 | SUS316/黃銅 |
| 3 | 蝶板 | 球鐵噴塑、不銹鋼 | 9 | 對開環 | SUS316/黃銅 |
| 4 | 閥座 | EPDM，PTEE | 10 | 擋圈 | 彈簧鋼 |
| 5 | 襯套 | 青銅，聚四氟乙烯 |
四、WBSX消防專用旌旗燈號蝶閥重要形狀連接尺寸 單位:mm
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| H | 268 | 287 | 309 | 342 | 376 | 410 | 495 | 565 | 849 | 985 | 1109 |
| H1 | 70 | 76 | 86 | 104 | 118 | 132 | 167 | 198 | 239 | 267 | 309 |
| L1 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 68 | 78 | 102 |
| L2 | 32 | 47 | 65 | 91 | 112 | 146 | 194 | 242 | 292 | 325 | 380 |
| L3 | 245 | 245 | 245 | 245 | 245 | 245 | 400 | 400 | 400 | 400 | 431 |
| Ф1 | 152 | 152 | 152 | 152 | 152 | 152 | 300 | 300 | 305 | 305 | 290 |
