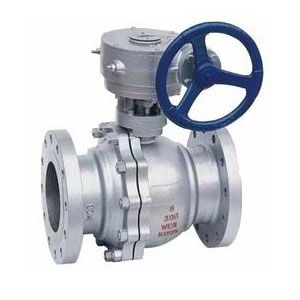

Q341F蝸輪球閥
概述：
蝸輪球閥是一種緊張的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相稱并成一向徑，介質幾乎可以毫無損失的流過。
球閥旋轉90°即可全關全開，啟閉敏捷。與雷同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
重要零件材料:
| 序號 NO | 零件名稱 | 材質 | |
| GB | ASTM | ||
| 1 | 閥體 | WCB | A2116-WCB |
| 2 | 密封圈 | PTFE | PTFE |
| 3 | 球體 | 1C18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 石體 | WCB | A216-WCB |
| 7 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304F/.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料壓蓋 | WCB | A2116-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 擋圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | K33 | A47-667 Gr.32510 |
| 13 | 閥桿 | 1Cr33 | A276-410 |
| 14 | 螺釘 | 35 | A193-B7 |
| 15 | 止推墊片 | PTFE | PTFE |
技術規范:
| 設計依據 | 國標系列 | 美標系列 | |
| 設計標準 | GB/T12237 | AP16D | ANSI B16.34 |
| 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 |
| 結構長度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
| 連接法蘭 | GB/T9113 JB/T79 Hg20592 | ANSI B16.5、B16.47 | |
| 對焊端 | GB/T12224 | ANSI B16.25 | |
| 試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
重要形狀尺寸:
| 公稱通徑 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
| L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
