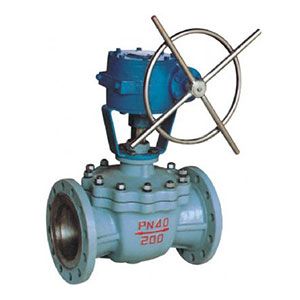

斜面球閥結構特點：
1、獨特的結構密封更加可靠斜面球閥又稱“楔式球閥”，采用團體上裝式新型結構。兩閥座密封面設計成楔形兩斜面，球體上部有一彈簧。在彈簧力的作用下，閥座密封面與球體緊密貼合，形成可靠的密封。
2、閥桿凸肩結構即可防脫又保證了上密封性能閥桿下端設有凸肩，可在閥體內壓非常升高時，防止閥桿脫出。在彈簧及介質力的作用下，閥桿 凸肩壓緊墊片，形成上密封結果。
3、先輩的防火、防靜電結構在球體與閥座之間設置有防火金屬環。在不測火災閥座燒損后，金屬環壓在球體上起到密封作用。確保體系的安全，防止龐大事故發生。球體上部的予緊彈簧可將球體與閥座摩擦產生的靜電，經導線導入地下。防止因靜電產生的火花點燃易燃易爆介質，保證體系的安全。
4、閥門的啟、閉力小，安裝、維修方便閥桿填料函的密封采用填料平面與閥桿凸肩、
閥蓋平面的壓緊，靠彈簧的予緊力及上壓蓋的壓緊力實現密封。減輕了閥門的啟、閉力。閥門采用團體上裝式結構，只須將上部閥蓋拆開，既可掏出閥門體內悉數零件。便于閥門的維修和替換。
▲標準規范
設計制造：GB12237-1989
結構長度：GB12221-1989
法蘭連接：GB9113，JB/T79
G20592，SH3406
焊接標準： GB12224-1989
▲ 重要結構尺寸及重量
內螺紋連接 PN1.6、2.5、4.0、6.4(Mpa)
| DN | L | H | W螺紋 |
| 15 | 90 | 78 | 1/2” |
| 20 | 100 | 82 | 3/4” |
| 25 | 115 | 88 | 1” |
| 40 | 150 | 95 | 11/2” |
| 50 | 180 | 110 | 2” |
承插焊連接PN 1.6、2.5、4.0、6.4(Mpa)
| DN | L | H | d |
| 15 | 90 | 78 | 22.5 |
| 20 | 100 | 82 | 28.5 |
| 25 | 115 | 88 | 34.5 |
| 40 | 150 | 95 | 48.7 |
| 50 | 180 | 110 | 61.3 |
Q46型法蘭連接斜面球閥
PN 1.6(Mpa)
| DN | L | H | W |
| 15 | 130 | 60 | 150 |
| 20 | 130 | 65 | 150 |
| 25 | 140 | 75 | 150 |
| 32 | 165 | 90 | 150 |
| 40 | 165 | 95 | 230 |
| 50 | 203 | 110 | 230 |
| 65 | 222 | 145 | 350 |
| 80 | 241 | 150 | 450 |
| 100 | 305 | 180 | 450 |
| 125 | 356 | 250 | 600 |
| 150 | 394 | 270 | 700 |
| 200 | 457 | 345 | 950 |
PN2.5(Mpa)
| DN | L | H | W |
| 15 | 130 | 78 | 150 |
| 20 | 130 | 85 | 160 |
| 25 | 140 | 95 | 180 |
| 32 | 165 | 150 | 250 |
| 40 | 165 | 150 | 300 |
| 50 | 203 | 190 | 350 |
| 65 | 222 | 195 | 350 |
| 80 | 241 | 215 | 400 |
| 100 | 305 | 250 | 450 |
| 125 | 356 | 286 | 600 |
| 150 | 394 | 320 | 700 |
| 200 | 457 | 345 | 950 |
■美標系列
▲標準規范
設計制造： ANSI B16.34，API6D，BS5159，JIS
結構長度： ANSI B16.10
法蘭連接： ANSI B16.5，JIS
焊接標準： ANSI B16.25
注：連接尺寸見后面“附表”。
▲重要結構尺寸及重量
CLASS 150 Lb
| in | mm | L | H | W |
| 1/2 | 15 | 130 | 60 | 150 |
| 3/4 | 20 | 152 | 65 | 150 |
| 1 | 25 | 160 | 75 | 150 |
| 11/4 | 32 | 165 | 90 | 150 |
| 11/2 | 40 | 165 | 95 | 230 |
| 2 | 50 | 178 | 110 | 230 |
| 21/2 | 65 | 190 | 145 | 350 |
| 3 | 80 | 203 | 150 | 400 |
| 4 | 100 | 229 | 180 | 450 |
| 5 | 125 | 356 | 250 | 500 |
| 6 | 150 | 394 | 270 | 600 |
| 8 | 200 | 457 | 345 | 700 |
CLASS 300 Lb
| in | mm | L | H | W |
| 1/2 | 15 | 140 | 60 | 150 |
| 3/4 | 20 | 152 | 65 | 150 |
| 1 | 25 | 165 | 75 | 160 |
| 11/4 | 32 | 178 | 90 | 160 |
| 11/2 | 40 | 190 | 95 | 190 |
| 2 | 50 | 216 | 110 | 350 |
| 21/2 | 65 | 241 | 145 | 400 |
| 3 | 80 | 283 | 150 | 450 |
| 4 | 100 | 305 | 180 | 450 |
| 5 | 125 | 381 | 250 | 600 |
| 6 | 150 | 403 | 270 | 700 |
| 8 | 200 | 502 | 345 | 950 |
