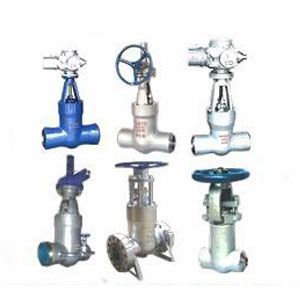

高溫高壓電站閘閥
高溫高壓電站閘閥使用溫度450-570℃，壓力PN1.6-70.0,公稱通徑15mm-300mm材質：1Cr5Mo，12CrMorV，ZG12CrMoV廣泛用于鋼鐵、冶金、化工行業及電力、能源發電廠等設施。
技術工藝上風：
1、殼體采用鍛造及鑄造兩種工藝選項，表面光潔，組織均勻，知足高溫高壓要求；視用戶需求可提供全系列全鍛鋼閘閥；
2、特別材料配對，確保密封面高硬度及硬度差；細密研磨，光潔如鏡，耐磨耐蝕，有用延伸使用壽命；
3、背密封設計，有用珍愛密封填料，杜絕跑冒滴漏；
4、高壓水強度，高壓氣體強度，無損檢測等多道檢測，周全控制承壓件質量；
5、閥桿外觀經細密磨削及硬化處理，抗擦傷耐腐蝕，有用地減輕啟閉力矩，操作更輕松；
6、采用特別緩蝕填料結構設計，耐溫耐壓，無腐蝕，主動潤滑，減輕啟閉摩擦，避免對閥桿外觀的腐蝕，進而免除外漏；
7、雙向承壓密封設計，知足各類特別工況的苛刻要求；
8、嚴酷手工配研，確保雙側密封面符合度 90% 以上，實現氣泡級出廠密封檢測；
9、Z60 系列獨特的閘板彈性槽設計，主動補償加工偏差，適應高溫工況，避免咬死； Z62Y 系列為雙閘板設計，閘板主動矯正加工偏差，始終保持密封面 100% 符合度，分外便于用戶現場維修保養；
10、閥蓋自緊密封設計，壓力越高，密封越可靠；
應用規范：
1、設計、制造：E101
2、結構長度：E101
3、對焊連接：78DG ANSI B16。25
4、檢查和試驗：E101
重要零件材料及使用范圍：
| 產品型號 | Z60Y-200/250/320 | Z60Y-P 55100/140/ 170V |
| 閥 體 | 20/WCB | 12Cr1MoV/WC6/WC9 |
| 閥 蓋 | 20/WCB | 12Cr1MoV/WC6/WC9 |
| 閥 桿 | 38CrMoAlA | 38CrMoAlA /25Cr2MoV |
| 閘 板 | 20/WCB | 12Cr1MoV/WC6/WC9 |
| 螺 栓 | 35CrMoA | 25Cr2MoV |
| 適 用 介 質 | 水，汽，油品等 | 水，汽，油品等 |
| 最高工作溫度 | 450/ 425 ℃ | 552/ 570 ℃ |
重要連接尺寸，形狀尺寸及重量：
| 公稱通徑 | 連 接 尺 寸 | 外 形 尺 寸 | 重 量 （ Kg ） | ||||||
| D | D1 | D2 | α | 配管尺寸 * | L | W | H | ||
| 型 號 | Z60Y-200 Z62Y-200 Z60Y-P 55 100V Z62Y-P 55 100V | ||||||||
| 50 模鍛 | 80 | 60 | 32.5 | 76x8 | 260 | 400 | 586 | ||
| 80 模鍛 | 168 | 108 | 80 | 32 | 108x14 | 457 | 450 | 549 | |
| 100 模鍛 | 170 | 133 | 101 | 32 | 133x16 | 457 | 450 | 550 | |
| 100 自由鍛 | 170 | 133 | 101 | 32 | 133X16 | 457 | 450 | 745 | |
| 125 自由鍛 | 195 | 168 | 128 | 32 | 168x22 | 457 | 450 | 745 | |
| 150 | 225 | 198 | 154 | 32 | 194x15 | 700 | 600 | 821 | |
| 175 | 240 | 220 | 183 | 32 | 219x16 | 750 | 700 | 890 | |
| 225A | 300 | 278 | 233 | 32 | 273X20 | 900 | 700 | 990 | |
| 225D 自由鍛 | 300 | 278 | 217 | 32 | 273X28 | 750 | 700 | 990 | |
| 250 | 345 | 331 | 275 | 12 | 325X25 | 914 | 1515 | ||
* 現實配管尺寸可依合同要求加工 ;DN150 以上可選配齒輪驅動機構
| 公稱通徑 | 連 接 尺 寸 | 外 形 尺 寸 | 重 量 （ Kg ） | ||||||
| D | D1 | D2 | α | 配管尺寸 * | L | W | H | ||
| 型 號 | Z60Y-250 Z62Y-250 Z60Y-P 55 140V Z62Y-P 55 140V | ||||||||
| 50 模鍛 | 80 | 56 | 32.5 | 76x10 | 260 | 400 | 586 | ||
| 80 模鍛 | 168 | 108 | 80 | 32 | 108x14 | 457 | 450 | 549 | |
