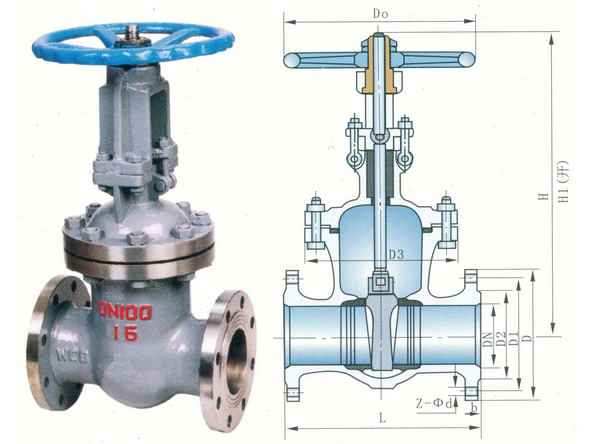

Z41H型PN16~PN100中壓法蘭閘閥啟閉件是閘板,閘板的活動方向與流體方向相垂直,閘閥只能作全開和全關, 不能作調節和節流。 閘閥具有流體阻力小,密封面受介質沖刷和侵蝕小。啟閉較省力.介質流向不受限定.不擾流、不降低壓力.形體簡單.結構長度短.制造工藝性好.適用范圍廣等好處。

鑄鋼法蘭閘閥的種類，按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

鑄鋼閘閥操作體例有：手動、齒輪傳動、電動、氣動等。

鑄鋼閘閥應用范圍：

鑄鋼法蘭閘閥適用于公稱壓力PN1.6～6.4MPa,工作溫度-29～600℃的石油、化工、藥類、化肥、電力行業等各種工況的管路上，切斷或接通管路介質，不能作調節和節流。適用介質為：水、油品、蒸氣、酸性介質等。

鑄鋼閘閥結構特點與上風：

閘閥的結構設計合理，密封可靠，通道流暢，流阻系數小。

閘板、閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。

采用楔式彈性閘板或鋼性楔式單閘板結構，中大口徑設置滾動軸承，開關天真，啟閉輕松。

閥桿經調質及外觀氮化處理，有優秀的抗腐蝕性，抗擦傷性和耐磨性。

可采用各種配管法蘭標準及法蘭密封面型式，知足各種工程必要及用戶要求。

閥體材料品種齊全，填料、墊片可根據現實工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

閘閥的安裝與維護應細致以下事項：

手輪、手柄及傳動機構均不許可作起吊用，并嚴禁碰撞。

雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 ）。

帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。

帶傳動機構的閘閥，按產品使用說明書的規定安裝。

假如閥門經常開關使用 , 每月至少潤滑一次。

鑄鋼閘閥的安裝使用

1.安裝前須檢查閥門內腔和密封面等部位，不許可有污物或砂粒附著；

2.各連接部位螺栓，要求均勻擰緊；

3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟天真；

4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及細致介質流向，保證與閥門要求同等性；

5.用戶在安裝閥門時，必須預留閥門驅動的需要空間；

6.驅動裝配的接線須按線路圖進行；

7.閘閥產品必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

鑄鋼法蘭閘閥標準規范：

設計制造標準：GB/T 12234-2007

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

鑄鋼法蘭閘閥-性能規范

鑄鋼法蘭閘閥-重要零件材質

鑄鋼法蘭閘閥-1.6MPa重要連接尺寸

鑄鋼法蘭閘閥-2.5MPa重要連接尺寸

鑄鋼法蘭閘閥-4.0MPa重要連接尺寸

鑄鋼法蘭閘閥-6.4MPa重要連接尺寸

鑄鋼法蘭閘閥-10.0MPa重要連接尺寸

鑄鋼閘閥-16.0MPa重要連接尺寸
