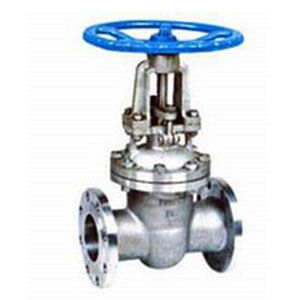

進口不銹鋼閘閥

作者：valves 發(fā)布時間：2021-01-15 00:00:00點擊：

格林巴赫托普，巴赫BACH進口泵閥品牌。

格林巴赫托普,專注于進口不銹鋼閘閥制造商,,主要產品：水泵，閥門，水處理設備等系列產品的制造、銷售、售后服務，進口不銹鋼閘閥產品應用在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水等領域。

產品詳情

不銹鋼閘閥Z41W產品特性

公稱壓力：1.6-6.4MPa

適用溫度范圍：≤200℃～≤350℃

適用介質：硝酸類、醋酸類、水、油、氣類及某些腐蝕性液體。

重要零件材質

零件名稱	ZG1Cr18Ni9Ti 304 　　CF8	ZG00Cr18Ni10 304L 　　CF3	ZG1Cr18Ni12Mo2Ti 316 　　　　CF8M	ZG00Cr17Ni14Mo2 316L 　　　CF3M
閥體/閥蓋	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閘板	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閥桿	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閥桿螺母	鋁青銅
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
壓蓋	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
螺栓	不銹鋼
螺母	不銹鋼
手輪	球墨鑄鐵、鑄鋼

重要連接尺寸

型號	公稱通徑	尺寸(mm)
型號	公稱通徑	L	D	D1	D2	b-f	z-Φd	H	D0
Z41W-1.6MPa	15	130	95	65	45	14-2	4-14	170	120
	20	150	105	75	55	14-2	4-14	200	120
	25	160	115	85	65	14-2	4-14	215	140
	32	180	135	100	78	16-2	4-18	260	160
	40	200	145	110	85	16-3	4-18	290	200
	50	250	160	125	100	16-3	4-18	345	220
	65	265	180	145	120	18-3	4-18	360	240
	80	280	195	160	135	20-3	8-18	385	280
	100	300	215	180	155	20-3	8-18	430	300
	125	325	245	210	185	22-3	8-18	520	320
	150	350	280	240	210	24-3	8-23	610	350
	200	400	335	295	265	26-3	12-23	765	400
	250	450	405	355	320	30-3	12-25	895	450
	300	500	460	410	375	30-4	12-25	1145	500
	350	550	520	470	435	34-4	16-25	1200	550
	400	600	580	525	485	36-4	16-30	1400	600
	450	650	640	585	545	40-4	20-30	1500	650
	500	700	705	650	608	44-4	20-34	1630	700
	600	800	840	770	718	48-5	20-41	1830	800

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業(yè)人士，歡迎您向本公司來電咨詢，請您聯(lián)系我們，我們將竭誠為您服務！

技術QQ;2412941573

銷售電話 :13917052988 (微信同號）。
