一、產品閘閥的詳細資料：

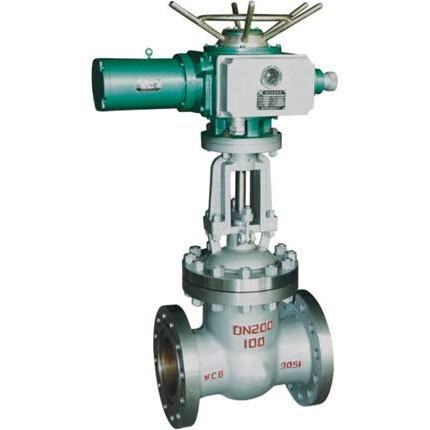

產品名稱：電動楔式閘閥
產品特點：電動楔式閘閥是一種做直線運動的閥門，它與Z型多回轉執行機構相配，有開關型和智能型。此閥門操作簡單是一種最常見的啟閉閥，它利用閘板的上下工作來接通和關斷管道中的流體介質。廣泛用于電力、冶金、石油、化工、造紙、污水處理等部門。
二、特點：
1、流體阻力小，密封面受介質的沖刷和侵蝕?。ㄩl板開啟度高）
2、開啟較有力，密封性能好，介質流向不受限制，不攏流，不降壓力。
3、形體簡單，制造工藝性好，使用范圍廣。
4、閉閥所需力矩較小。
三、技術參數和性能指標：
型號規格 | 額定轉矩(N.m) | 公稱推力(KN) | 最大閥桿直徑 | 最大轉圈數(圈) | 手動速比 | 輸出轉數(r/min) | 電機 | ||
型號 | 功率(KW) | 電流(A) | |||||||
Z5 | 50 | 20 | 28 | 10 | 1:1 | 12 | YDF112 | 0.12 | 0.7 |
Z10 | 100 | 40 | 28 | 50 | 1:1 | 24 | YDF212 | 0.25 | 1.3 |
36 | YDF221 | 0.37 | 1.6 | ||||||
Z15 | 150 | 40 | 28 | 50 | 1:1 | 24 | YDF221 | 0.37 | 1.6 |
36 | YDF222 | 0.55 | 2.4 | ||||||
Z20 | 200 | 100 | 40 | 50 | 1:1 | 18 | YDF221 | 0.37 | 1.6 |
Z30 | 300 | 100 | 40 | 50 | 1:1 | 18 | YDF222 | 0.55 | 2.4 |
Z45 | 450 | 150 | 48 | 120 | 1:1 | 24 | YDF311 | 1.1 | 3.4 |
20:1 | 36 | YDF312 | 1.5 | 4.5 | |||||
Z60 | 600 | 150 | 48 | 120 | 1:1 | 24 | YDF312 | 1.5 | 4.5 |
- | - | - | - | - | 20:1 | 36 | YDF321 | 2.2 | 6.5 |
Z90 | 900 | 200 | 60 | 120 | 1:1 | 24 | YDF321 | 2.2 | 6.5 |
25:1 | 36 | YDF322 | 3 | 9 | |||||
Z120 | 1200 | 200 | 60 | 120 | 1:1 | 24 | YDF322 | 3 | 9 |
25:1 | |||||||||
Z180 | 1800 | 325 | 70 | 150 | 25:1 | 24 | YDF411 | 4 | 11 |
36 | YDF412 | 5.5 | 14 | ||||||
Z250 | 2500 | 325 | 70 | 150 | 25:1 | 24 | YDF412 | 5.5 | 14 |
Z250 | 3500 | 700 | 78 | 120 | 25:1 | 18 | YDF421 | 7.5 | 19 |
Z500 | 5000 | 700 | 78 | 120 | 25:1 | 18 | YDF422 | 10 | 26 |
