【PZ43、ZP43刀閘閥概述】

刀閘閥，其使用范圍從普通領域擴展到了更為廣闊的各行各業，從礦山電廠的選煤、排矸、排渣，發展到了城市的污水

處理，從一般的工業管道發展到了食品、衛生、醫藥等專業管道系統。

【PZ43、ZP43刀閘閥安裝及使用說明】

1. 刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；

2. 各連接部位螺栓，要求均勻擰緊；

3. 檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；

4. 用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；

5. 用戶在安裝閥門時，必須預留閥門驅動的必要空間；

6. 驅動裝置的接線須按線路圖進行；

7. 刀閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

【PZ43、ZP43刀閘閥維護說明】

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

2、雙閘板閘閥應垂直安裝（閥桿處于垂直位置, 手輪在頂部 ）。

3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。

4、帶傳動機構的閘閥，按產品使用說明的規定安裝。

5、如果閥門經常開關使用, 每月至少潤滑一次。

【PZ43、ZP43刀閘閥結構】

(1)閥體、(2)支架、(3)手輪：球墨鑄鐵

 (4)閥芯：不銹鋼

(5)橡膠墊片

(6)四氟孔板

(7)填料：四氟密封圈

(8)壓蓋子：不銹鋼

(9)絲桿、(10)閥桿螺母：不銹鋼

(11)拼帽：35#

【PZ43、ZP43刀閘閥注意事項】

刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。閘

板有兩個密封面，，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形

的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。刀型閘閥關閉時，密

封面可以只依靠介質壓力來密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥

座，以保證密封面的密封性。

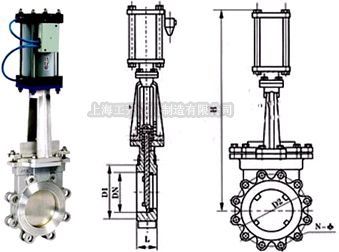

【PZ43、ZP43刀閘閥結構圖】
