進口保溫截止閥

作者：valves 發布時間：2021-01-15 00:00:00點擊：

格林巴赫托普，巴赫BACH進口泵閥品牌。

格林巴赫托普,專注于進口保溫截止閥制造商,,主要產品：水泵，閥門，水處理設備等系列產品的制造、銷售、售后服務，進口保溫截止閥產品應用在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水等領域。

產品詳情

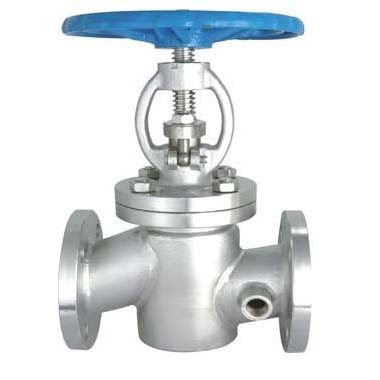

一、圖片說明：

相關型號：BJ41H,BJ41W,BJ41Y,BJ41H-16C,BJ41W-16C,BJ41Y-16C等

主要性能規范：
Chief Property And Specification

型號 Type	公稱壓力PN(MPa) NominalPressure	試驗壓力PS（MPa） Test Pressure		工作溫度(℃) Working Temperature	適用介質 Applicable Medium	工作蒸汽壓力 Work steam Pressure
型號 Type	公稱壓力PN(MPa) NominalPressure	殼體Shell	密封Seal	工作溫度(℃) Working Temperature	適用介質 Applicable Medium	工作蒸汽壓力 Work steam Pressure
BJ41(H.W.Y)-25P	2.5	3.75	2.75	≤200	尿素、硝酸類 Ureophil、Nitric Acid	≤1.3
BJ41(H.W.Y)-40P	4.0	6.0	4.4		尿素、硝酸類 Ureophil、Nitric Acid
BJ41(H.W.Y)-64P	6.4	9.0	6.6		尿素、醋酸類 Ureophil、Acetrc Acid
BJ41H.W.Y)-25R	2.5	3.75	2.75
BJ41H.W.Y)-40R	4.0	6.0	4.4
BJ41(H.W.Y)-64R	6.4	9.0	6.6

主要零件材料
Material for main parts

零件名稱 Patr Name	閥體、閥蓋 Body,Bonnet	閥瓣 Disc	墊片 Swat
BJ41(H.W.Y)-25P、BJ41W-40P、 BJ45W-64P	鉻鎳鈦閥Cr.Ni.TI Steel	鉻鎳鈦閥+硬質合金Cr.Ni.TI Steel+Carbide Alloy	聚四氟乙烯 Polytetrafluoroethylene
BJ41(H.W.Y)-25R、BJ41W-40R、 BJ45W-64R	鉻鎳鉬鈦閥Cr.Ni.Mo.TI Steel	鉻鎳鉬鈦閥+硬質合金Cr.Ni.Mo.TI Steel+Carbide Alloy	聚四氟乙烯 Polytetrafluoroethylene

主要外形尺寸和連接尺寸
Main external and connecting dinensions(mm)

公稱壓力PN(MPa) Nominal Pressure	公稱通徑DN(mm) Nominal Diameter	尺寸 Dimensions
公稱壓力PN(MPa) Nominal Pressure	公稱通徑DN(mm) Nominal Diameter	L	D	D1	D2	D3	b1	f0	b	D6	3-G	Z-φd	H	H1	D0
2.5 4.0	15	170	105	75	55	35	8	4	16	51	3/8		250	262	120
	20	190	115	85	65	42	8	4	16	58	3/8		292	308	140
	25	210	135	100	78	50	8	4	18	66	3/8		340	375	160
	32	230	145	110	85	60	8	4	18	76	1/2		338	375	160
	40	260	160	125	100	72	8	4	20	88	1/2		360	386	160
	50	300	180	145	120	94	8	4	22	110	1/2		410	450	240
	65	340	195	160	135	105	8	4	22	121	1/2		440	485	240
	80	380	230	190	160	128	11	4.5	24	150	1/2		540	600	280
	100	430	270	220	188	154	11	4.5	28	176	1/2		560	625	320
	125	490	300	250	218	182	11	4.5	30	204	1/2		625	737	360
	150	550	330	280	248	212	11	4.5	32		1/2		720	790	360
6.4	25	235	160	125	82	50	8	4	22		1/2		340	375	160
	32	260	165	125	88	60	8	4	24		1/2		358	383	160
	50	300	200	160	130			4	26	110	1/2		410	450	240
	65	340	210	170	140			4	30	121	1/2		485	510	240
	100	430	270	220	188	154	11	4.5	36		1/2		610	470	400
	100	415	300	250	218			4.5	32	150	1/2		610	670	400

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！

技術QQ;2412941573

銷售電話 :13917052988 (微信同號）。
