一、產品截止閥的詳細資料：

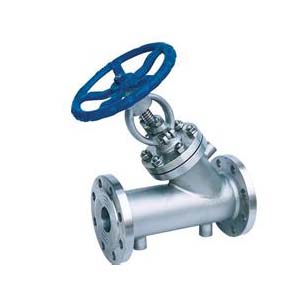

產品型號：保溫夾套直流式截止閥
產品名稱：截止閥
產品特點：保溫夾套直流式截止閥,保溫夾套截止閥,直流式截止閥
二、主要性能規范：
型號 | 公稱壓力 | 試驗壓力PS(MPa) | 工作溫度 | 適用介質 | 工作蒸汽壓力（Mpa） | |
殼體 | 密封（水） | |||||
BJ45W-25P | 2．5 | 3．75 | 2．75 | ≤200 | 硝酸類 | ≤1.0 |
BJ45W-40P | 4．0 | 6．0 | 4．4 | |||
BJ45W-64P | 6．4 | 9．0 | 6．6 | |||
BJ45W-25P | 2．5 | 3．75 | 2．75 | 醋酸類 | ||
BJ45W-40P | 4．0 | 6．0 | 4．4 | |||
BJ45W-64P | 6．4 | 9．0 | 6．6 | |||
二、保溫夾套直流式截止閥主要尺寸：
公稱壓力PN( MPa） | 公稱通徑DN（mm） | 尺寸 | |||||||||||||
L | D | D1 | D2 | D3 | b1 | f0 | b | D6 | 3-G | Z-φD | H | H1 | DO | ||
2.5 | 15 | 170 | 105 | 75 | 55 | 35 | 8 | 4 | 16 | 51 | 3/8 | 4-φ14 | 250 | 262 | 120 |
20 | 190 | 115 | 85 | 65 | 42 | 8 | 4 | 16 | 58 | 3/8 | 4-φ14 | 292 | 308 | 140 | |
25 | 210 | 135 | 100 | 78 | 50 | 8 | 4 | 18 | 66 | 3/8 | 4-φ18 | 340 | 375 | 160 | |
32 | 230 | 145 | 110 | 85 | 60 | 8 | 4 | 18 | 76 | 1/2 | 4-φ18 | 338 | 375 | 160 | |
40 | 260 | 160 | 125 | 100 | 72 | 8 | 4 | 20 | 88 | 1/2 | 4-φ18 | 360 | 386 | 160 | |
50 | 300 | 180 | 145 | 120 | 94 | 8 | 4 | 22 | 110 | 1/2 | 4-φ18 | 410 | 450 | 240 | |
65 | 340 | 195 | 160 | 135 | 105 | 8 | 4 | 22 | 121 | 1/2 | 4-φ18 | 440 | 485 | 240 | |
80 | 380 | 230 | 190 | 160 | 128 | 11 | 4.5 | 24 | 150 | 1/2 | 4-φ23 | 540 | 600 | 280 | |
100 | 430 | 270 | 220 | 188 | 154 | 11 | 4.5 | 28 | 176 | 1/2 | 4-φ25 | 560 | 625 | 320 | |
125 | 490 | 300 | 250 | 218 | 182 | 11 | 4.5 | 30 | 204 | 1/2 | 4-φ25 | 625 | 737 | 360 | |
150 | 550 | 330 | 280 | 248 | 212 | 11 | 4.5 | 32 | 204 | 1/2 | 4-φ25 | 720 | 790 | 360 | |
三、主要零件材料：
零件名稱 | 閥體、閥蓋 | 閥關瓣 | 墊片 |
BJ45W-25P\BJ45W-40P\BJ45W-64P | 鉻鎳鈦鋼 | 鉻鎳鈦鋼+硬質合金 | 聚四氟乙烯 |
BJ45W-25P\BJ45W-40P\BJ45W-64P | 鉻鎳鉬鈦鋼 | 鉻鎳鉬鈦鋼+硬質合金 | 聚四氟乙烯 |
