一、產品概述：
產品型號：J11T-16型

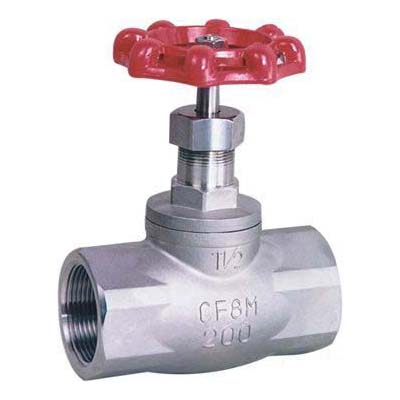

產品名稱：內螺紋截止閥
產品特點：本閥應用于工作溫度≤200℃的水、蒸汽介質的管路上，作啟閉用。內螺紋截止閥價格,內螺紋截止閥廠家,內螺紋截止閥報價。
二、性能規范：
型號 | 公稱壓力 | 試驗壓力 | 工作溫度 | 適用介質 | |
強度（水） | 密封（水） | ||||
J11T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
三、主要零材料：
零件名稱 | 材料 |
閥體、閥蓋 | 灰鑄鐵 |
閥桿 | 碳鋼 |
密封圈 | 黃銅 |
手輪 | 灰鑄鋼 |
四、內螺紋截止閥外形尺寸和連接尺寸：
型號 | 公稱通徑 | 管螺紋 | 尺寸 | 重量 | ||||
L | L1 | S | H | Do | ||||
J11T-16 | 15 | 1/2″ | 190 | 14 | 30 | 109 | 60 | 0.65 |
20 | 3/4″ | 100 | 18 | 36 | 109 | 60 | 0.83 | |
25 | 1″ | 120 | 18 | 46 | 125 | 75 | 1.5 | |
32 | 11 4″ | 140 | 20 | 55 | 128 | 75 | 1.89 | |
40 | 41 2″ | 170 | 22 | 62 | 145 | 100 | 2.4 | |
50 | 2″ | 200 | 24 | 75 | 155 | 120 | 3.4 | |
產品引用標準：
螺紋可按BSPT、BSP、NPT、DIN259/2999生產
主要性能規范：
公稱壓力：PN≤1.6Mpa 適用介質：水、油、酸 適用溫度：T≤180℃
產品結構特點：
硅溶膠精密鑄造不銹鋼閥體、閥蓋
適用于水、油、汽及某些腐蝕性流體介質
常溫額定工作壓力為200PSI（1.6Mpa）
五、主要零件的材料說明：
ITEM | 部件 | 材質 |
1 | 閥體 | CF8/CF8M |
2 | 閘瓣 | 304/106 |
3 | 閥桿 | 316 |
4 | 閥蓋 | CF8/CF8M |
5 | 密封墊 | PTFE |
6 | 平墊 | 304/106 |
7 | 填料 | PTFE |
8 | 壓環 | 304/106 |
9 | 壓蓋 | CF8/CF8M |
10 | 手輪 | ALUMNUM ALLOY |
11 | 銘牌 | ALUMNUM ALLOY |
12 | 螺母 | 304 |
六、內螺紋截止閥主要外形尺寸：
SIZE | d | L | D1 | H | Cv FACTORY |
1/2 | 15 | 66 | 70 | 100 | 3.8 |
3/4 | 20 | 80 | 70 | 106 | 7.0 |
1 | 25 | 90 | 80 | 118 | 11.0 |
1-1/4 | 32 | 105 | 100 | 134 | 21.0 |
1-1/2 | 40 | 120 | 100 | 152 | 29.0 |
2 | 50 | 141 | 110 | 172 | 50.0 |
