進口波紋管截止閥

作者：valves 發布時間：2021-01-15 00:00:00點擊：

格林巴赫托普，巴赫BACH進口泵閥品牌。

格林巴赫托普,專注于進口波紋管截止閥制造商,,主要產品：水泵，閥門，水處理設備等系列產品的制造、銷售、售后服務，進口波紋管截止閥產品應用在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水等領域。

產品詳情

產品波紋管截止閥的詳細資料：

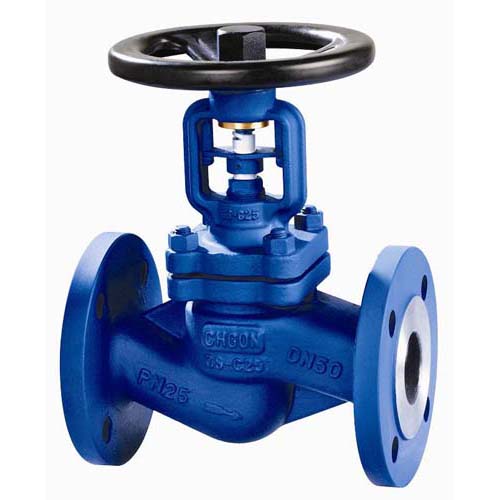

產品名稱：波紋管截止閥

產品特點：波紋管截止閥、閘閥具有雙重密封裝置除填料外還有不銹鋼波紋管作密封元件，密封性最佳。波紋管截止閥報價,波紋管截止閥價格,波紋管截止閥廠家。

試驗壓力：

試驗項目	試驗 介質	公稱壓力
試驗項目	試驗 介質	PN6	PN16	PN25	PN40
殼體試驗	水	0.9	2.4	3.8	6.0
高壓密封試驗	水	0.7	1.8	2.8	4.4
低壓密封試驗	氣	0.6	0.6	0.6	0.6

※公稱壓力PN的壓力單位為bar 1MPa=10bar

主要零件材料：

零件名稱	閥門材料代號
零件名稱	碳鋼閥C	不銹鋼P(yáng)
閥體	WCB堆焊不銹鋼	ZG1Cr18Ni9Ti
閥蓋	WCB	ZG1Cr18Ni9Ti
閥桿	2Cr13	1Cr18Ni9Ti
閥瓣	1Cr18Ni9Ti堆硬質合金	1Cr18Ni9Ti堆硬質合金
波紋管	1Cr18Ni9Ti	1Cr18Ni9Ti
閥桿螺母	ZQA19-4	ZQA19-4
填料	柔性石墨	柔性石墨或聚四氟乙烯
墊片	纏繞式墊片	纏繞式墊片或聚四氟乙烯

試驗壓力：

試驗項目	試驗 介質	公稱壓力
試驗項目	試驗 介質	PN6	PN16	PN25	PN40
殼體試驗	水	0.9	2.4	3.8	6.0
高壓密封試驗	水	0.7	1.8	2.8	4.4
低壓密封試驗	氣	0.6	0.6	0.6	0.6

波紋管截止閥外形尺寸和連接尺寸：

DN	L	H	D	D1	D2	D3	b1	f1	D4	f2	Do	f	b	Z-d
10	130	202	90	60	42	23	6	3	35	3	120	2	14	4-13.5
													16
15	130	202	95	65	47	28	6	3	40	3	120	2	14	4-13.5
													16
20	150	231	105	75	58	35	8	3	51	3	140	2	14	4-13.5
		228									160		16
25	160	231	115	85	68	42	8	3	58	3	140	2	14	4-13.5
		228									160		16
32	180	273	120	90	70	48	6	4	66	3	120	2	14	4-14
		286											16
			140	100	78	50	8	3			160			4-17.5
		274											18
40	200	278	130	100	80	54	8	4	76	3	120	3	14	4-14
		317											16
			150	110	88	60	8	3			200			4-17.5
		345											18
50	230	335	140	110	90	65	8	4	88	3	140	3	14	4-14
		317											16
			165	125	102	72	8	3			200			4-17.5
		396											20
65	290	331	185	145	122	94	8	3	110	3	240	3	18	4-17.5
		399									280		22	8-17.5
80	310	402	200	160	133	105	8	3	121	3	240	3	20	8-17.5
		405									280		22
100	350	416	220	190	158	128	11	3.5	150	3.5	320	3	20	8-17.5
		460	235	190									24	8-22
125	400	467	250	210	184	154	11	3.5	-	-	360	3	22	8-17.5
			270	220									28	8-26
150	480	525	285	240	212	182	11	3.5	-	-	360	3	24	8-22
			300	250									30	8-26
200	600	611	340	310	278	-	-	-	260	3.5	500	3	26	12-22
			360	310	278								30	12-27
250	△650	750	405	355	320	291	11	4.5	-	-	640	3	30	15-25
300	△750	754	435	395	362	335	11	4.5	-	-	500	4	24	12-23
400	△950	954	535	495	462	435	11	5	-	-	720	4	28	16-23
