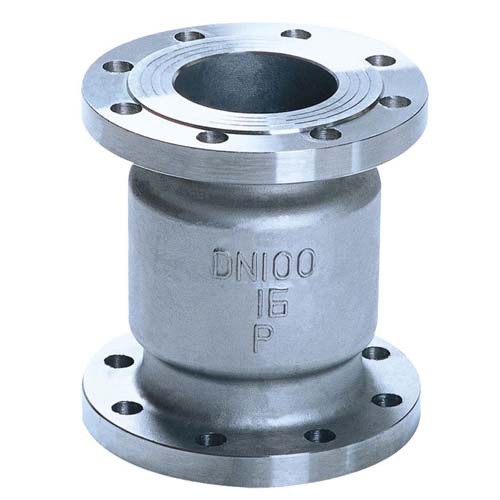

一、產品升降止回閥的詳細資料：
產品型號：H42型
產品名稱：升降止回閥
二、應用規范：
1、設計制造按12236—89
2、結構長度按SDV公司規定
3、法蘭型式及尺寸JB／T79 94
4、閥門檢查和試驗按API STD 598
三、主體材質：
CF8、CF3、CFSM、CF3M WC6
四、升降止回閥1.6MPa主要連接尺寸及重量：
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | mm | 105 | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
D | mm | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
重量 | kg | - | - | - | - | - | 7.9 | 11 | 12 | 19.5 | 36 | 47 | 65 |
五、升降止回閥2.5MPa主要連接尺寸及重量：
尺寸 | DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | mm | 105 | 105 | 150 | 160 | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
D | mm | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 275 | 300 | 360 |
重量 | kg | - | - | - | - | 7.9 | 11 | 12 | 20 | 38 | 48 | 70 |
六、升降止回閥4.0MPa主要連接尺寸及重量：
尺寸 | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | mm | 170 | 180 | 200 | 210 | 275 | 300 | 380 |
D | mm | 160 | 180 | 195 | 230 | 270 | 300 | 375 |
重量 | kg | 7.9 | 11 | 12 | 20 | 38 | 48 | 72 |
