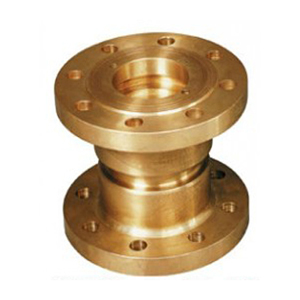

一、Y43X、Y13X型比例式減壓閥概述
我公司生產的比例式減壓閥，外形美觀、質量可靠，比例準確，工作平穩，既減動壓也減靜壓。比例式減壓閥利用閥內浮動活塞兩端不同截面積造成的壓力差改變閥后壓力，目口在管路中有壓力的情況下，活塞兩端的面積差構成了閥前與閥后的壓力差。我公司減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據用戶的要求設計特殊比例的減壓閥。
二、Y43X、Y13X型比例式減壓閥主要技術參數
適用介質 | 水、氣體 | |||
適用溫度 | ≤90℃ | |||
壓力誤差 | ≤8％ | |||
最小開啟壓力 | 2∶1 | 0.2MPa | ||
3∶1 | 0.3MPa | |||
連接形式 | 法蘭、內螺紋 | |||
主要零件材料 | 閥體 | 錫青銅 | 不銹鋼 | 鑄鐵 |
內件 | 錫青銅 | 不銹鋼 | 錫青銅或不銹鋼 | |
三、Y43X（法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4213.5-84標準）
公稱通徑DN（mm） | A | D3 |
25 | 232 | 115/125 |
32 | 246 | 140/150 |
40 | 256 | 150/155 |
50 | 270 | 165/175 |
65 | 306 | 185/200 |
80 | 320 | 210/230 |
100 | 340 | 240/265 |
125 | 400 | 275/300 |
150 | 429 | 310/350 |
200 | 358 | 355/400 |
型號 | 公稱壓力 | 公稱通徑DN（mm） | L |
YB43X-10T （B型） | 1.0 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 | ||
YB43X-16T （B型） | 1.6 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 |
Y13X型比例式減壓閥主要外形尺寸
公稱通徑DN（mm） | 尺寸 | ||
C | L | D | |
15 | 1/2 | 80 | 50 |
20 | 3/4 | 80 | 50 |
25 | 1 | 90 | 54 |
32 | 1 1/4 | 100 | 60 |
40 | 1 1/2 | 110 | 68 |
50 | 2 | 120 | 80 |
