一、產品概述

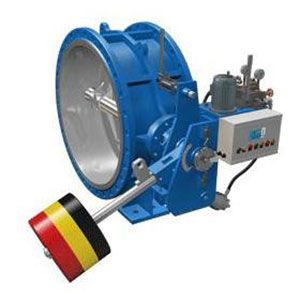

　　重錘式液控緩閉蝶式止回蝶閥,該閥門側面有個重錘，所以得名，屬于多功能閥門，節能型產品。產品廣泛應用于水利、熱電、給排水、化工、冶金等各類泵站。此蝶閥適用于介質為水的泵出口管路上，替換止回閥和閘閥的功能。重錘式液控緩閉蝶式止回蝶閥用來避免和削減管路體系中介質的倒流及產生過大的水錘，以珍愛管路體系。重錘式液控緩閉蝶式止回蝶閥靠液壓驅動開啟，靠重錘勢能關閉，啟閉天真可靠。該閥安裝載泵后，可代替閘閥、蝶閥和止回閥兩臺閥門。且流阻系數僅為上述兩臺閥木訥流阻系數的30%。工作時，閥門與水泵配合，按照預先設定的程序，分快關懈弛閉兩階段關閥，有用地消弭和克制管路水錘，是保證水泵機組和管網體系安全可靠遠行的理想設備。

　　重錘式液控緩閉蝶式止回蝶閥能按預定程序開啟,開啟后液壓驅動體系主動保壓,使重錘不降落,蝶板不抖動。正常關閉時,能按預定的時間和角度分快、慢兩階段關閉。在發生事故時,能主動按預定的時間和角度,分快、慢關兩階段關閉。

　　重錘式液控緩閉蝶式止回蝶閥液壓站和電氣控制箱與閥體星散就近安裝，也可以聯體安裝。閥體可臥式安裝，也可以立式。

　　重錘式液控緩閉蝶式止回蝶閥按照蓄能體例可分為蓄能器式液控緩閉蝶式止回蝶閥和重錘式液控緩閉蝶式止回蝶閥兩類。

　　　重錘式液控緩閉蝶式止回蝶閥產品特點：

　　按照控制體系則分為：重錘式鎖定型（S）、重錘式主動保壓型（B）。

　　1.重要由本體、傳動機構、液壓站、電控箱等四部分組成。

　　2.閥門本體由閥體、蝶板、閥軸、密封組件等零件組成。

　　3.傳動機構重要由液壓缸、搖臂、支持側板、重錘、杠桿、鎖定油缸等連接、傳動件組成，是液壓動力開，關閥門的重要實行機構。

　　4.液壓站包括油泵機組、手動泵、蓄能器、電磁閥、溢流閥、流量控制閥、截止閥液壓集成塊、油箱等零部件。

　　5.閥體均采用臥式結構。

　　6.閥軸采用長、短軸結構均可。

　　7.重錘式主動保壓型體系中，蓄能器用作體系壓力的補償。

　　8.重錘式保壓鎖定型體系中，蓄能器用作體系壓力的補償和鎖定油缸的退鎖。

　　9.傳動液壓缸上設有快關時間調節閥、慢關時間調節閥和快、慢關角度調節閥。

　　10.手動泵用于體系調試和特別工況下的閥門啟閉。

　　11.液壓站、電控箱與閥門本體可以是團體安裝，也可以分開安裝。一樣平常為團體式安裝。

　　12.流量控制閥用于開閥門時間調節。

　　13.液壓體系電磁換向閥控制特性一樣平常為正作用型。
