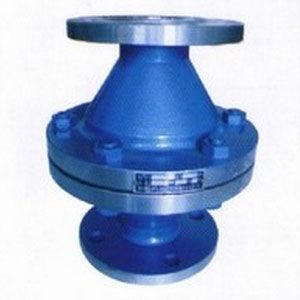

GZW-1型阻爆燃型管道阻火器概述：
GZW-1型管道阻火器系新新型可燃?xì)怏w管道阻火器，屬更新?lián)Q代的新產品。
該阻火器經中國科學技術大學與公安部天津消防科學研究所聯合測試，其性能完全吻合GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》的規定。阻火器結構合理，阻火層采用不銹鋼材料制造，耐腐蝕易于清洗。殼體采用不銹鋼，碳鋼等多種材料，可知足各種不同工藝管道的必要。
性能及特點：
該阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，延續13次以亞音速火焰試驗每次都能阻火。
易檢修，安裝方便。耐燒性能合格，耐燒試驗1小時無回火征象。
阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
適用范圍：
該阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨原油等，輸送可燃性氣體的管道上、火炬系列、油氣回收體系、加熱爐燃料氣的管網上、氣體凈化通化體系、氣體分析體系、煤礦瓦斯排放體系。
零部件材料：
| 閥體材料 | 碳鋼WCB、不銹鋼304、316、 |
| 阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
| 密封件材料 | 耐油石棉橡膠、四氟PTFE |
| 環境溫度 ℃ | ≤480 |
| 公稱壓力（MPa） | 0.6~5.0 |
| 防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
國標法蘭連接形狀尺寸： GB、JB
| 規格 | 安裝尺寸 | ||||
| D | K | DL | H | N-d | |
| DN20 | 105 | 75 | 130 | 160 | 4×14 |
| DN25 | 115 | 85 | 135 | 160 | 4×14 |
| DN32 | 135 | 100 | 155 | 180 | 4×18 |
| DN40 | 145 | 110 | 170 | 200 | 4×18 |
| DN50 | 160 | 125 | 195 | 220 | 4×18 |
| DN65 | 180 | 145 | 220 | 220 | 4×18 |
| DN80 | 195 | 160 | 250 | 250 | 8×18 |
| DN100 | 215 | 180 | 295 | 260 | 8×18 |
| DN125 | 245 | 210 | 360 | 300 | 8×18 |
| DN150 | 280 | 240 | 430 | 360 | 8×22 |
| DN200 | 335 | 295 | 520 | 420 | 12×22 |
美標法蘭連接形狀尺寸：ANSI、API、ASME 可供JIS標準
| 規格 | 安裝尺寸 | ||||
| D | K | DL | H | N-d | |
| 3/4" | 98 | 70 | 130 | 160 | 4×15 |
| 1 | 108 | 79.5 | 135 | 160 | 4×15 |
| 1-1/4" | 117 | 89 | 155 | 180 | 4×15 |
| 1-1/2" | 127 | 98.5 | 170 | 200 | 4×15 |
| 2" | 152 | 120.5 | 195 | 220 | 4×19 |
| 2-1/2" | 178 | 139.5 | 220 | 220 | 4×19 |
| 3" | 190 | 152.5 | 250 | 250 | 4×19 |
| 4" | 229 | 190.5 | 295 | 260 | 8×19 |
| 5" | 254 | 216 | 360 | 300 | 8×22 |
| 6" | 279 | 241.5 | 430 | 360 | 8×22 |
| 8" | 343 | 298.5 | 520 | 420 | 8×22 |
