【 產品概述 】

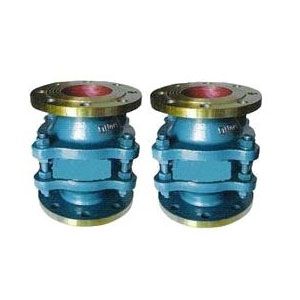

ZGB-1新型波紋石油儲罐阻火器是中國石化總公司北京設計院設計新產品，經公安部天津消防科學研究所根據中華人民共和國GB5908-86標準檢測合格，ZGB-1新型波紋阻火器廣泛用于石油儲罐，是防止不測火種侵入罐內，防止不測事故，是儲罐防火的理想產品。
【 性能及特點 】
▲ ZGB-1新型波紋石油儲罐阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，延續13次以亞音速火焰試驗每次都能阻火。 ▲ 易檢修，安裝方便，檢查時不用拆卸呼吸閥。耐燒性能合格，耐燒試驗1小時無回火征象。 ▲ 阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。殼體水壓試驗合格。
【 美標法蘭連接形狀尺寸 】（ ANSI、API、ASME 可供JIS標準 ）
| ZGB-1波紋型規格 | 波紋阻火器安裝尺寸 | ||||
| D2 | D | L | H | N-d | |
| 2" | Φ120.5 | Φ152 | 220 | 235 | 4×19 |
| 3" | Φ152.5 | Φ190 | 280 | 270 | 4×19 |
| 4" | Φ190.5 | Φ229 | 325 | 275 | 8×19 |
| 6" | Φ241.5 | Φ279 | 425 | 290 | 8×22 |
| 8" | Φ298.5 | Φ343 | 495 | 305 | 8×22 |
| 10" | Φ362 | Φ406 | 595 | 320 | 12×25 |
| 12" | Φ432 | Φ483 | 655 | 405 | 12×25 |
【 適用范圍 】
ZGB-1新型波紋石油儲罐阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨、原油等，可與呼吸閥配套使用，又可單獨使用，內浮頂油罐通氣管上，加油站地下油罐通氣管上。
【 國標法蘭連接形狀尺寸 】 （ GB、JB ）
| ZGB-1波紋型規格 | 波紋阻火器安裝尺寸 | ||||
| D2 | D | L | H | N-d | |
| DN50 | Φ110 | Φ140 | 220 | 235 | 4×14 |
| DN80 | Φ150 | Φ185 | 280 | 270 | 4×18 |
| DN100 | Φ170 | Φ205 | 325 | 275 | 4×18 |
| DN150 | Φ225 | Φ260 | 425 | 290 | 8×18 |
| DN200 | Φ280 | Φ315 | 495 | 305 | 8×18 |
| DN250 | Φ335 | Φ370 | 595 | 320 | 12×18 |
| DN300 | Φ395 | Φ435 | 655 | 405 | 12×23 |
【 維修保養 】
為了確保阻火器的性能達到安全使用目的，對阻火器應定期性進行檢查，保養。 ▲ 阻火器每半年檢查一次，檢查阻火層芯子是否堵塞，變形，腐蝕等。 ▲
發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼通順，對于變形和腐蝕的阻火層應替換。 ▲ 重新安裝阻火層芯子時，應保證結合面精密不得漏氣。
【 零部件材料 】
| 波紋阻火器防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
| 公稱壓力(MPa) | 0.6~5.0 |
| ZGB-1波紋型環境溫度 ℃ | ≤480 |
| 密封件材料 | 耐油石棉橡膠、四氟PTFE |
| 阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
| ZGB-1波紋型閥體材料 | 碳鋼WCB、不銹鋼304、316 |
