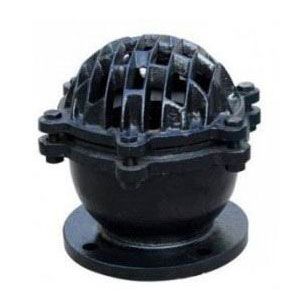

H42X-2.5鑄鐵升降式底閥
用途： 本閥安裝在水泵吸水管路的底端，能主動阻止流體倒流。
性能規范:
| 型 號 | 公稱通徑 (MPa) | 試驗壓力 | 工作溫度 (℃ ) | 適用介質 | |
| 強度（水） (MPa) | 密封（水） (MPa) | ||||
| H42X-2.5 | 0.25 | 0.4 | 0.25 | ≤50 | 水 |
重要零件材料:
| 零件名稱 | 材料 |
| 閥體、閥蓋、閥瓣 | 灰鑄鐵 |
| 密封圈 | 橡膠 |
| 墊片 | 石棉板 |
形狀尺寸和連接尺寸:
| 型號 | 公稱通徑 | 尺寸 (mm) | 重量 | |||||||
| D | D1 | D2 | b-f | Z-Фd | D0 | h0 | H | |||
| H24X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | |
| 65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | ||
| 80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | ||
| 100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | ||
| 125 | 235 | 200 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | ||
| 150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | ||
| 200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | ||
| 250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | ||
| 300 | 435 | 395 | 362 | 24-4 | 12-23 | 510 | 90 | 530 | ||
