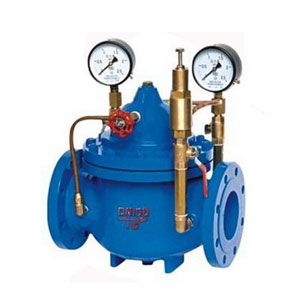

產品用途:200X水減壓閥是集導閥和主閥于一體，導閥的設計與直接作用式減壓閥類似,是一種高性能、大流量的減壓閥，無論上游壓力的轉變或下流負荷的波動，均能實現穩固的壓力控制。200X減壓閥采用橡膠軟密封設計，既可實現動壓的穩固控制，又可以控制靜壓。
【實行標準】
設計規范：GB/T 12244
結構長度：GB/T 12250
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12245
產品標識：GB/T 12220
供貨規范：JB/T 7928
【產品型號】
200X-10,200X-16,200X-16C,200X-25
200X-10P,200X-16P,200X-25P
【重要技術參數和性能指標】
| 公稱壓力 | 1.0 | 1.6 | 2.5 |
| 殼體試驗壓力(MPa)* | 1.5 | 2.4 | 3.75 |
| 密封試驗壓力(MPa) | 1.0 | 1.6 | 2.5 |
| 最高進口壓力(MPa) | 1.0 | 1.6 | 2.5 |
| 出口壓力范圍(MPa) | 0.2~0.8 | 0.2~1.0 | 0.4~1.6 |
| 壓力特征誤差 | 吻合GB/T12245-2005標準 | ||
| 流量特征誤差 | 吻合GB/T12245-2005標準 | ||
| 走漏率 | 0 | ||
| 工作溫度 | 0~80°C | ||
注：殼體試驗不包含膜片和閥蓋
【重要零件材質】
| 零件名稱 | 材質 |
| 閥體、閥蓋、底蓋 | HT200/WCB/304SS |
| 閥座 | 黃銅/304SS |
| 閥瓣 | 2Cr13/304SS |
| 閥桿 | 2Cr13/304SS |
| O型圈 | 丁腈橡膠/聚四氟乙烯 |
| 密封圈 | 丁腈橡膠/聚四氟乙烯 |
| 膜片 | 丁腈橡膠 |
| 彈簧 | 60Si2Mn |
【連接尺寸】
| 公稱通徑 DN | 外 形 尺 寸 | ||
| L | H | Hl | |
| 40 | 190 | 265 | 200 |
| 50 | 190 | 265 | 200 |
| 65 | 210 | 310 | 205 |
| 80 | 240 | 350 | 245 |
| 100 | 272 | 460 | 305 |
| 125 | 285 | 520 | 365 |
| 150 | 325 | 570 | 415 |
| 200 | 380 | 840 | 510 |
| 250 | 450 | 890 | 560 |
| 300 | 525 | 1030 | 658 |
| 350 | 560 | 1090 | 696 |
| 400 | 630 | 1150 | 735 |
| 450 | 670 | 1150 | 735 |
| 500 | 720 | 1300 | 785 |
| 600 | 800 | 1300 | 785 |
