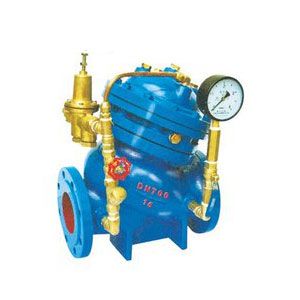

YX741X可調式減壓穩壓閥一樣平常安裝在供水管網體系的上游，實現對其下流管網或裝配的減壓穩壓功能。YX741X可調式減壓穩壓閥產品廣泛用于高層建筑、生活區域或其它供水管網體系的水壓控制。

YX741X可調式減壓穩壓閥由主閥和針型調節閥、導閥、球閥及接管體系組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品行使設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管體系和控制室的反饋?zhàn)饔脕?lái)穩固出口壓力。

YX741X可調式減壓穩壓閥行使針型調節閥、導閥進行水壓獨立控制，不必要附加其它裝配和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制正確度高，減壓穩壓可靠。

當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室制止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。

    當出口壓力降到導閥設定壓力時導閥開啟，控制室向下流排水。因?yàn)閷?dǎo)閥的排水量大于針閥的進水量，主閥控制室壓力降落，進口壓力使主閥開啟。穩固狀況下，控制室進水、排水雷同，開度不變，出口壓力不變。

    調節導閥彈簧即可設定出口壓力。

1、壓力控制穩固可靠。導閥、主閥延續工作，下流壓力轉變延續、平穩，受進口壓力影響小。

2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥主動調節，穩固了下流壓力。

3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能結果好。

安裝示意圖

1、壓力表

2、彈性座封閘閥

3、過濾器

4、可調試減壓穩壓閥

5、彈性座封閘閥

6、彈性座封閘閥

 產品概述

    安裝在高層建筑給水體系以及其它給水體系的管道上，將較高的上游壓力降為吻合要求的下流使用壓力。

 結構特點

1、減壓結果可靠。出口壓力不受進口壓力及流量轉變的影響，既可減動壓，又可減靜壓。

2、調試操作方便。只需調節先導閥的調節螺釘．就能獲得正確、穩固的出口壓力。

3、節能結果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕。

重要技術參數

公稱壓力：1.0Mpa、1.6Mpa、2.5Mpa　

調試范圍：0.05～0.8Mpa、0.12～1.4Mpa、0.12～1.6Mpa

適用介質：水　

介質溫度：0～80℃

重要形狀尺寸
