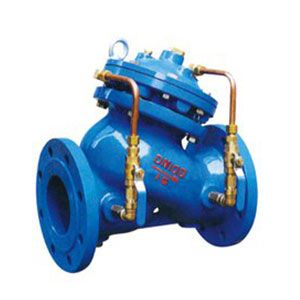

JD745X多功能水泵控制閥由主閥和調節閥及接管體系組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一樣平常水力控制閥增長了一個，增長了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。JD745X多功能水泵控制閥的接管體系采用調節閥控制，通過設定調節閥的開度，可方便實現必要的各項控制參數，如主閥的開啟速度、緩閉速度等等。

當水泵起動起后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥B徐徐排到出口端，主閥徐徐開啟。設定調節閥的開度可得到合適田主閥開啟速度。

當水泵制止工作后，進口端水壓敏捷降落，在自重、彈簧壓力作用下快速關閉大部分開度，防止了水倒流余下的開度由控制室上腔的水壓和下腔水壓聯合作用下徐徐關閉，關閉速度減慢形成了緩沖，防止壓力劇增。

1、設定調節閥A、B的開度和開度比可得到合適的閥門啟閉速度。防止水錘結果好，將緩開、止回速閉、緩閉等消弭水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。

2、操作方便，無需為閥門另配電控體系，閥門隨水泵的開啟與制止主動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。

3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能結果好。

本閥門安裝在水泵出口端，順序?qū)崿F(xiàn)緩慢開啟、全開、速閉、緩閉等功能。

    JD745X多功能水泵控制閥用于高層建筑給水體系和其它給水體系的水泵出口管路上，防止和削弱水泵啟閉時管線的水錘水擊，防止水倒流珍愛水泵，維護管路安全。

1、水池

2、彈性座封閘閥

3、過濾器

4、水泵

5、多功能水泵控制閥

6、彈性座封閘閥

產品概述

    安裝在高層建筑給水體系以及其它給水體系的水泵出口管道上。防止介質倒流，防止水錘及水擊征象的產生。一閥兼具電動閥、逆止閥和水錘消弭器三種功能?？捎杏玫剡M(jìn)步供水體系的安全可靠性。

 結構特點

1、消弭水錘結果好。將緩開、速閉、緩閉消弭水錘的技術原理-體化．防止開泵水錘和停泵水錘的產生。

2、操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現主動開閉。

3、節能結果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕。

重要技術參數

1、公稱壓力：1.0MPa、1.6MPa、2.5MPa

2、最低動作壓力：≥O.04MPa

3、緩閉時間：3～60s(可調)

4、適用介質：水

5、介質溫度：O～80"C

重要形狀尺寸
