進口氣動隔膜調節閥

作者：valves 發布時間：2021-01-16 00:00:00點擊：

格林巴赫托普，巴赫BACH進口泵閥品牌。

格林巴赫托普,專注于進口氣動隔膜調節閥制造商,,主要產品：水泵，閥門，水處理設備等系列產品的制造、銷售、售后服務，進口氣動隔膜調節閥產品應用在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水等領域。

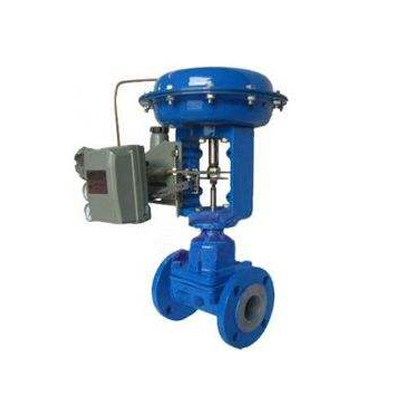

進口氣動隔膜調節閥

　　一、進口氣動隔膜調節閥詳情

　　進口氣動隔膜調節閥，Pneumatic diaphragm control valve，也叫進口氣動調節型隔膜閥，美國巴赫品牌，是由多彈簧氣動薄膜執行器與隔膜調節閥閥體組成，接收4-20Ma或者1-5v信號，對介質(比如氯氣，腐蝕、劇毒氣體或者高粘度及懸浮顆粒流體)的流量，溫度，和壓力進行自動化調節的隔膜調節閥

　　氣動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同(橡膠或聚四氟乙烯)適用于調節強堿、強腐蝕性介質。由隔膜閥配用氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出面進行密封,與外界隔離(無填料函),氣動隔膜調節閥特別適合于要求耐腐蝕、劇毒場合。氣動隔膜調節閥采用模塊化設計，可采用不同組合、配用各種附件。

　　二、進口氣動隔膜調節閥主要特點：

　　(1) 進口氣動隔膜調節閥采用輕型執行機構，高度及重量均可減小30%。

　　(2) 氣動隔膜閥閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。

　　(3) 閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。

　　(4) 流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。

　　三、進口氣動隔膜調節閥技術參數

公稱通徑(DN)		15	20	25	32	40	50	65	80	100	125	150	200	250
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數	KV	8	12	16	38	60	68	90	150	300	500	600	1200	1800
允許壓差(MPa)		1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.09
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程		10	16		25		40			60				100
配用執行器型號		VPA/B-22			VPA/B-23			VPA/B-34			VPA/B-45			/
閥蓋形式		標準型(-17～+250℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式		隔膜式
流量特性		快開特性

四、進口氣動隔膜調節閥氣動執行器

配置執行器類別	VPA/B多彈簧簿膜執行機構
執行器型號	VPA/B-22	VPA/B-23	VPA/B-34	VPA/B-45	VPA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

五、進口氣動隔膜調節閥性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

六、進口氣動隔膜調節閥零件材料

閥體

HT200、

　　訂貨須知:請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。以上閥門產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為閥門說明書的一部分，供選型參考之用。為了方便我公司生產及技術人員為您準確選型。如您對本文中的進口氣動隔膜調節閥產品內容有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！

技術QQ;2412941573

銷售電話 :13917052988 (微信同號）。
