進口電動閘閥

作者：valves 發布時間：2021-01-16 00:00:00點擊：
進口電動閘閥
格林巴赫托普，巴赫BACH進口泵閥品牌。
格林巴赫托普,專注于進口電動閘閥制造商,,主要產品：水泵，閥門，水處理設備等系列產品的制造、銷售、售后服務，進口電動閘閥產品應用在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水等領域。

進口電動閘閥

進口電動閘閥

　　進口電動閘閥產品詳情

　　流體方向：直通

　　產品品牌名稱：美國巴赫

　　驅動方式：電動

　　單 價：100-2000元

　　原產地：美國

　　美國BACH閥門生產流程

　　接到訂單后，由設計開發中心提供產品的設計圖樣，外購明細、機械加工程序等技術文件，通過內部網絡傳輸?shù)礁飨嚓P(guān)部門，生產部門根據技術要求和銷售訂單組織生產。毛坯零部件進廠后，庫管人員會根據生產計劃將坯件等送往各加工、裝配場地。他們幾乎所有產品零部件都是在數控設備上完成的，加工精度和效率非常高。員工在數控加工設備的操作臺上可調閱零件加工圖和零件加工程序，只需按加工工藝要求將工件裝夾到數控設備上，啟動加工程序，就可以自動完成車、鉆、銑、鏜等加工工序。當一臺設備的加工程序啟動后，再去裝夾另外一臺，同時在設備操作屏幕上可以監控其他設備的加工情況，直至整個零件加工完成，經檢驗合格后送裝配車間。而員工在每個零件加工完成后，將零件跟蹤卡在自己附近的讀卡機刷一次，將該零件的狀態、加工信息反饋到相關部門，有關部門即可掌握加工進度，統計工人工作量及進行質量追蹤。

　　進口電動閘閥主要特點及用途

　　1、結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小;

　　2、密封面采用不銹鋼和硬質合金，使用壽命長;

　　3、采用柔性石墨填料、密封可靠、操作輕便靈活;

　　4、驅動方式分手動、電動、氣動、齒輪傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式;

　　5、廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

　　進口電動閘閥主要性能規范及技術參數

　　試驗壓力

公稱壓力PN(Mpa) 實驗壓力(MPa)
殼體 密封(液) 密封(氣) 上密封
1.6 2.4 1.8 0.6 1.8
2.5 3.8 2.8 0.6 2.8
4.0 6.0 4.4 0.6 4.4
6.4 9.6 7.0 0.6 7.0
10.0 15.0 11.0 0.6 11.0
16.0 24.0 18.0 0.6 18.0



　　進口電動閘閥適用范圍

適用范圍
殼體材料 適用介質 適用溫度(℃)
碳素鋼(C型) 水、蒸汽、油品 ≤425
  硝酸類 ≤200
  醋酸類 ≤200
  水、蒸汽、油品 ≤550



　　進口電動閘閥主要零件材料

主要零件材料
閥體、閥蓋 閥板、閥座 閥桿 閥桿螺母 填料 手輪
碳素鋼 優質碳鋼+硬質合金或不銹鋼 鉻不銹鋼 鋁青銅AI 石墨石棉盤根 可鍛鑄鐵
鉻鎳鈦鋼 不銹鋼、不銹鋼+硬質合金 鉻鎳鈦不銹鋼 鋁青銅AI 浸聚四氟乙 可鍛鑄鐵
鉻鎳鉬鈦鋼 不銹鋼、不銹鋼+硬質合金 鉻鎳鉬鈦不銹鋼 鋁青銅AI 烯石棉盤根 可鍛鑄鐵
鉻鉬鋼 合金鋼+硬質合金 鉻鉬鋁鋼 鋁青銅AI 柔性石墨 可鍛鑄鐵

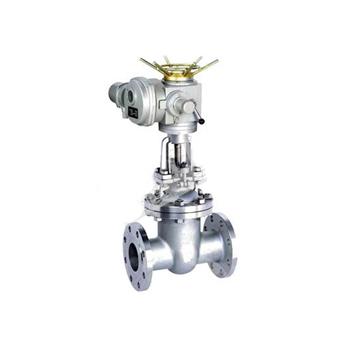

進口電動閘閥外形結構圖
進口電動閘閥外形結構圖

　　進口電動閘閥主要尺寸及重量：


4.1主要尺寸及重量(PN16)

 公稱通徑 主要外形尺寸和連接尺寸  電動裝置    重量
L D D1 D2 b f z-d H
40 200 145 110 85 16 3 4-18 595 DZW15 56
50 250 160 125 100 16 3 4-18 653 DZW20 59
65 265 180 145 120 18 3 4-18 665 DZW20 62
80 280 195 160 135 20 3 8-18 725 DZW20 74
100 300 215 180 155 20 3 8-18 787 DZW20 92
150 350 280 240 210 24 3 8-23 955 DZW30 161
200 400 335 295 265 26 3 12-23 1105 DZW30 219
250 450 405 355 320 30 3 12-25 1343 DZW45 376
300 500 460 410 375 30 4 12-25 1516 DZW60 484
350 550 520 470 435 34 4 16-25 1678 DZW60 695
400 600 580 525 485 36 4 16-30 1849 DZW90 977
450 650 640 585 545 40 4 20-30 1937 DZW90 1033
500 700 705 650 608 44 4 20-34 2234 DZW120 1087
600 800 840 770 718 48 5 20-41 2432 DZW180 1357
700 900 910 840 788 50 5 24-41 2489 DZW250 1481
800 1000 1020 950 898 52 5 24-41 2643 DZW350 1845

　　注:DN700、DN800的型號為Z942型;

　　主要尺寸及重量(PN25)

 公稱通徑 主要外形尺寸和連接尺寸  電動裝置    重量
L D D1 D2 b f z-d H
40 200 145 110 85 18 3 4-18 595 DZW15 60
50 250 160 125 100 20 3 4-18 653 DZW20 64
65 265 180 145 120 22 3 8-18 665 DZW20 65
80 280 195 160 135 22 3 8-18 725 DZW20 79
100 300 230 190 160 24 3 8-23 787 DZW20 98
125 325 270 220 188 28 3 8-25 902 DZW30 154
150 350 300 250 218 30 3 8-25 955 DZW30 168
200 400 360 310 278 34 3 12-25 1105 DZW45 219
250 450 425 370 332 36 3 12-30 1343 DZW45 390
300 500 485 430 390 40 4 12-30 1516 DZW60 505
350 550 550 490 448 44 4 16-30 1678 DZW60 736
400 600 610 550 505 48 4 16-34 1849 DZW90 1027
450 650 660 600 555 50 4 16-34 1937 DZW90 1139
500 700 730 660 610 52 4 20-34 2234 DZW120 1228
600 800 840 770 718 56 5 20-41 2432 DZW180 1502
700 900 955 875 815 60 5 20-41 2489 DZW250 1617
800 1000 1070 990 930 64 5 24-48 2643 DZW350 1923

　　注：DN700、DN800的型號為Z942型 ;

　　進口電動閘閥主要尺寸及重量(PN40)

公稱通徑 主要外形尺寸和連接尺寸  電動裝置    重量
L D D1 D2 D6 b z-d f z-d H
40 200 145 110 85 76 18 4-18 3 4 617 DZW15 46
50 250 160 125 100 88 20 4-18 3 4 665 DZW20 58
65 280 180 145 120 110 22 8-18 3 4 680 DZW20 68
80 310 195 160 135 121 22 8-18 3 4 752 DZW20 80
100 350 230 190 160 150 24 8-23 3 4.5 846 DZW30 108
150 450 300 250 218 204 30 8-25 3 4.5 1087 DZW45 258
200 550 375 320 282 260 38 12-30 3 4.5 1243 DZW45 366
250 650 445 385 345 313 42 12-34 3 4.5 1429 DZW60 472
300 750 510 450 408 364 46 16-34 4 4.5 1608 DZW90 673
350 850 570 510 465 422 52 16-34 4 5 1738 DZW90 804
400 950 655 585 535 474 58 16-41 4 5 1897 DZW120 1081
450 1050 680 610 560 524 60 20-41 4 5 2104 DZW180 1259
500 1150 755 670 612 576 62 20-48 4 5 2401 DZW180 1348



主要尺寸及重量（PN64）

公稱通徑 主要外形尺寸和連接尺寸  電動裝置    重量
L D D1 D2 D6 b z-d f z-d H
50 250 175 135 105 88 26 4-23 3 4 667 DZW20 68
65 280 200 160 130 110 28 8-23 3 4 685 DZW20 72
80 310 210 170 140 121 30 8-23 3 4 748 DZW30 88
100 350 250 200 168 150 32 8-25 3 4.5 845 DZW30 117
150 450 340 280 240 204 88 8-34 3 4.5 1009 DZW45 314
200 550 405 345 300 260 44 12-34 3 4.5 1253 DZW60 432
250 650 470 400 345 313 48 12-41 3 4.5 1449 DZW60 595
300 750 530 460 412 361 54 16-41 4 4.5 1867 DZW90 721
350 850 595 525 475 422 60 16-41 4 5 1931 DZW120 863
400 950 670 585 525 474 66 16-48 4 5 2017 DZW180 1129
500 1150 800 705 640 576 70 20-54 4 5 2459 DZW 250 1493



　　主要尺寸及重量(PN100)

公稱通徑 主要外形尺寸和連接尺寸  電動裝置    重量
L D D1 D2 D6 b z-d f z-d H
50 250 195 145 112 88 28 4-25 3 4 781 DZW20 78
65 280 220 170 138 110 32 8-25 3 4 830 DZW20 96
80 310 230 180 148 121 34 8-25 3 4 865 DZW30 126
100 350 265 210 172 150 38 8-30 3 4.5 1179 DZW30 134
150 450 350 290 250 204 46 12-34 3 4.5 1201 DZW60 352
200 550 430 360 312 260 54 12-41 3 4.5 1611 DZW60 484
250 650 500 430 382 313 60 12-41 3 4.5 1903 DZW90 608
300 750 585 500 442 364 70 16-48 4 4.5 2054 DZW120 757
350 850 655 560 498 422 76 16-54 4 5 2132 DZW180 994
400 950 715 620 558 474 80 16-54 4 5 2321 DZW 250 1269



　　主要尺寸及重量(PN160)

公稱通徑 主要外形尺寸和連接尺寸  電動裝置    重量
L D D1 D2 D6 b z-d f z-d H
50 300 215 165 132 88 36 8-25 3 4 905 DZW20 101
65 340 245 190 152 110 44 8-30 3 4 968 DZW20 137
80 390 260 205 168 121 46 8-30 3 4 978 DZW30 167
100 450 300 240 200 150 48 8-34 3 4.5 1043 DZW30 211
125 525 355 285 238 176 60 8-41 3 4.5 1248 DZW60 424
150 600 390 318 270 204 66 12-41 3 4.5 1394 DZW90 588
200 750 480 400 345 250 78 12-48 3 4.5 1621 DZW120 839



　　訂貨須知:請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。以上進口電動閘閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為進口電動閘閥說明書的一部分，供選型參考之用。為了方便我公司生產及技術人員為您準確選型。如您對本文中的閥門產品內容有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！


聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
技術QQ;2412941573
銷售電話 :13917052988 (微信同號）。
