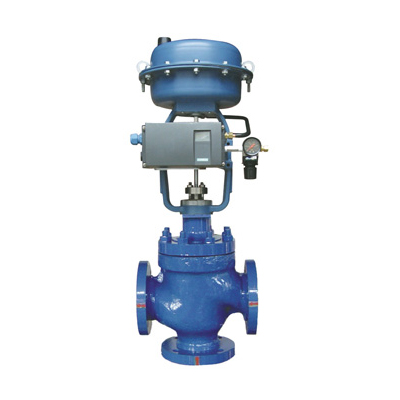

進口氣動三通調節閥

　　進口氣動三通調節閥參數說明：

閥體類型:	三通式
上閥蓋型式:	常溫標準型 高溫散熱型 低溫伸長型
溫度范圍:	-196℃~570℃
閥桿密封型式:	普通式標準填料密封 高溫型填料密封 波紋管密封
標準泄漏等級:	CLASS IV（標準型，金屬閥座）
流量特性:	等百分比 直線
與管道連接方式:	法蘭式 對焊式
可調比:	50:1

　　進口氣動三通調節閥產品詳情：

　　氣動三通調節閥由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、安裝維修簡便等優點。氣動三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。閥體為三通結構，即一進兩出(分流型)，兩進一出(合流型)，從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。氣動薄膜三通調節閥閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。氣動三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。氣動三通控制閥廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。

　　進口氣動三通調節閥結構特點：

　　1.氣動三通控制閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA ?DC或4-20mA ?DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制(段幅信號)，從而改變閥芯開度位移，達到對流體介質的工藝參數精確調節控制

　　2.氣動三通控制閥按作用模式可分;正作用：氣閉式(當信號壓力增大時閥位向下位移)，《B型》

　　反作用：氣開式(當信號壓力增大時閥位向上位移)，《K型》

　　3.三通調節閥閥芯結構為圓筒型薄壁窗口形閥芯，采用閥芯側面導向與閥座內表面導向和上襯套導向，因此導向面積大，工作可靠。流體對閥芯作用方向都處于流開狀態，故閥工作性能穩定。

　　4.三通控制閥有三通合流式調節閥(把兩種流體經三通閥混合成一種流體)和三通分流式調節閥(把一種流體經三通閥分成兩路流出)兩種形式。當公稱通徑DN≤80mm和壓差較小的場合時，分流閥可以采用同口徑的合流閥代替。流量特性有直線性、拋物線性兩種。

　　5.三通調節閥它可以代替二臺同時使用的二通調節閥，起分流或合流作用及兩相調節配比作用。

　　產品壓力等級有PN1.6 4.0 6.4MPa;公稱通徑DN25~300mm;適用流體溫度有-40~+450℃;按溫度高低配用不同閥蓋可分常溫型、高溫型兩種。

　　氣動三通調節閥執行機構技術參數：

有效面積cm2	350	350	560	900	1600
行   程mm	16	25	40	60	100
彈簧范圍KPa	20～100、40～200、80～240、20～60、60～100
操作方式	普通型、帶手動手輪操作型（側裝式、頂裝式）

　　訂貨須知:請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。以上閥門產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為閥門說明書的一部分，供選型參考之用。為了方便我公司生產及技術人員為您準確選型。如您對本文中的進口氣動三通控制閥產品內容有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
