格林巴赫托普，巴赫BACH進口泵閥品牌。
格林巴赫托普,專注于進口固定式球閥制造商,,主要產品：水泵，閥門，水處理設備等系列產品的制造、銷售、售后服務，進口固定式球閥產品應用在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水等領域。

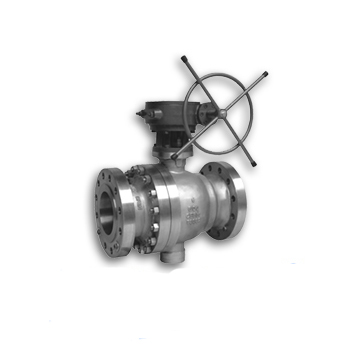

進口固定式球閥
產品信息
產品型號：ML1241
產品口徑：DN50-DN800
產品壓力：1.6Mpa-42Mpa
產品材質：碳鋼 不銹鋼
進口固定式球閥詳情：
進口固定式球閥將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能;標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能;樞軸采用防吹出保護結構，有效地防止泄漏;低磨擦系數的軸承，使得扭矩減少到較小，便于閥門啟閉;閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。
公稱通徑：DN15-DN700
公稱壓力：1.6Mpa-42Mpa(150LB-2500LB)
適用溫度：-30℃-540℃
適用介質：水、石油、蒸汽、高溫氣體等
閥體材質：碳鋼、不銹鋼
連接方式：法蘭
傳動方式：手動，蝸輪
設計標準：GB12237；API6D ASME16.34
試驗標準：GB/T13927；API6D API598
進口固定式球閥結構：
|
①O型固定式法蘭球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活；
②閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化；
③O型固定球閥采用全通徑或縮徑設計，流通阻力??；
④金屬硬密封O型固定式法蘭球閥采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越；
⑤O型固定式球閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能；
⑥每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向；
⑦具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全；
⑧耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構；
⑨自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。
|
主要連接外形和尺寸 |
單位：mm
|
|
DN |
1/2 |
3/4 |
1 |
1-1/2 |
2 |
2/1/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
28 |
|
L |
108 |
117 |
127 |
165 |
178 |
190 |
203 |
229 |
356 |
394 |
457 |
537 |
610 |
686 |
762 |
914 |
1067 |
1245 |
|
H |
|
|
|
|
|
|
|
|
|
|
|
335 |
385 |
430 |
470 |
590 |
700 |
780 |
|
H1 |
59 |
63 |
75 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
495 |
580 |
325 |
720 |
840 |
1050 |
1150 |
注：此外形尺寸為1.6Mpa壓力球閥。
進口固定式球閥有二段式和三段式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。
訂貨須知:請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。以上閥門產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為閥門說明書的一部分，供選型參考之用。為了方便我公司生產及技術人員為您準確選型。如您對本文中的進口固定式球閥產品內容有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
