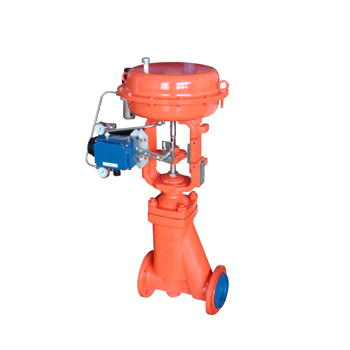

進口氣動襯氟調節閥

　　一、進口氣動襯氟調節閥詳情

　　品牌：美國巴赫
　　進口氣動襯氟調節閥，Pneumatic fluorine lining control valve，也叫四氟耐耐腐蝕調節閥，耐酸堿調節閥，是由氣動薄膜執行機構和直通單座襯氟調節閥閥體兩部分組成。氣動襯四氟調節閥閥體接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯，高壓襯氟塑工藝，又采用聚四氟乙烯波紋管密封。襯四氟氣動調節閥具有對酸、堿等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控進口襯氟氣動調節閥廣泛適用于化工、冶金、醫藥等行業中。

　　進口襯氟調節閥主要特點：

　　(1)耐腐性好：閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯，能耐強腐蝕性流體。
　　(2)密封性能好：采用聚四氟乙烯波紋管和填料雙重密封。
　　(3)泄漏量少：由于閥芯、閥座是軟密封的泄漏量遠遠低于國家Ⅳ級標準。
　　(4)調節精度高：采用精小型的氣動執行機構和電動執行機構，體積小，重量輕。

　　二、進口氣動襯氟調節閥 技術參數

公稱通徑(DN)	20	25	32	40	50	65	80	100	150
閥座直徑	20	25	32	40	50	65	80	100	150
額定流量系數(KV)	5.0	8	12	20	32	50	70	100	240
允許壓差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公稱壓力(MPa)	1.6、2.5、4.0、6.4
額定行程	16			25		40			60
配用執行器型號	VPA/B-22		VPA/B-23			VPA/B-34			VPA/B45
閥芯形式	單座柱塞式襯氟閥芯
流量特性	快開特性



　　三、進口氣動襯氟調節閥 執行機構

配置執行器類別	VPA/B多彈簧簿膜執行機構
執行器型號	VPA/B-22	VPA/B-23	VPA/B-34	VPA/B-45	VPA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)



　　四、進口氣動襯氟調節閥 性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1



　　五、進口氣動襯氟調節閥 零件材料

閥體、閥蓋	ZG230-450襯F46
閥座、閥芯	304襯F46
閥桿	304襯F46
導向套	304襯F46
波紋管	不銹鋼+F46

　　訂貨須知:請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務

。以上閥門產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為閥門說明書的一部

分，供選型參考之用。為了方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我

們一定會盡心盡力為您提供優質的服務！
