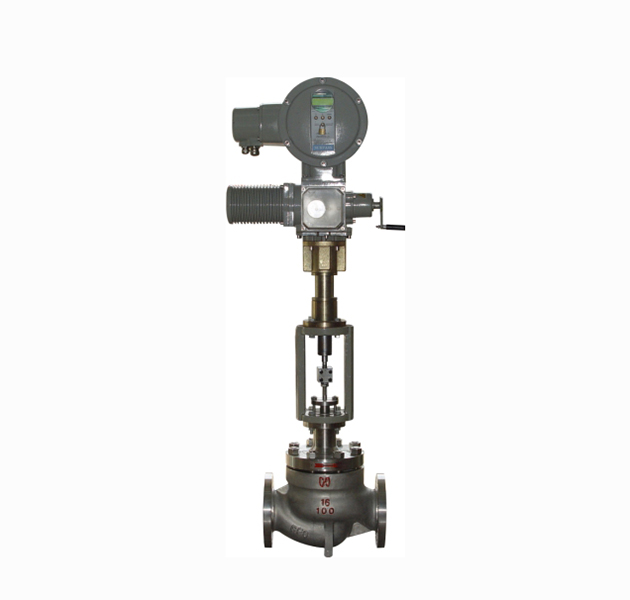

進口電動套筒調節閥

　　產品名稱：進口電動套筒調節閥

　　品牌：美國BACH

　　一、進口電動套筒調節閥產品詳情

　　進口電動套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動執行機構或電動執行機構。流道呈S流線性，整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。特別適用于流量大，閥前后壓差較大、泄露要求不搞的場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。產品公稱壓力等級有PN1.6、4.0、6.4、10.0;閥體口徑范圍DN20-500，適用流體溫度-196-+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ級、Ⅵ級。流量特性有直線、等百分比特性，多種品種規格可供選擇。

　　二、進口電動套筒調節閥主要零件材料及結構圖

1	閥體	WCB	CF8	CF8M	CF3M
2	密封墊	PTFE/柔性石墨
3	套筒	WCB	CF8	CF8M	CF3M
4	閥芯	304	304	316	316L
5	閥蓋	WCB	CF8	CF8M	CF3M
6	閥桿	304	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn	304	316	316L
9	螺母	304	304	316	316L

三、進口電動套筒調節閥閥蓋形式


注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、進口電動套筒調節閥主要技術參數

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 (KV)	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百 分比	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L（mm）		16		25			40			60			100
公稱壓力PN（MPa）		1.6 2.5 4.0 6.4 10.0，16,25,32,42
固有流量特性		直線、等百分比
固有可調比		50：1
工作溫度t（℃）		普通型：鑄鋼-40-250；鑄不銹鋼-60-550 散熱型：鑄鋼-40-450；鑄不銹鋼-60-550
輸入信號		0-10mADC、4-20mADC、220VAC（開關信號）
電源電壓		220VAC 50Hz

五、進口電動套筒調節閥主要性能指標

項目			指標值
基本誤差％			配2SB6±2.5； 配BACH5±1.0
回差％			配2SB6±2.5； 配BACH5±1.0
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			50：1
額定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV級 小于閥的額定容量×10-4

　　訂貨須知:請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務

。以上閥門產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為閥門說明書的一部

分，供選型參考之用。為了方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我

們一定會盡心盡力為您提供優質的服務！
