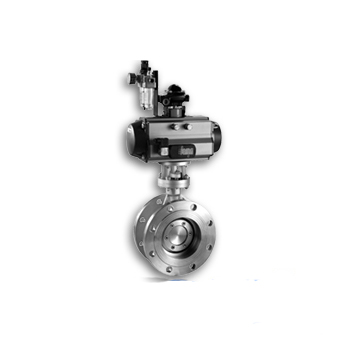

進口氣動法蘭硬密封蝶閥

　　產品信息

　　產品型號：ml25

　　產品口徑：DN50-DN1200

　　產品壓力：1.6Mpa-4.0Mpa

　　產品材質：碳鋼 不銹鋼

　　進口氣動法蘭硬密封蝶閥詳情：

　　進口D643H氣動法蘭硬密封蝶閥由活塞式氣動執行器和法蘭硬密封蝶閥組成。蝶閥為法蘭連接，采用三偏心結構，啟閉過程中密封面磨損小，使用壽命長。密封面材料采用金屬硬密封，耐高溫和磨損，許用密封比壓高，提高了蝶閥的工作壓力。氣動執行器配電磁閥，行程開關，空氣過濾減壓閥等附件可以用于開關控制，啟閉速度快，密封性好，帶有遠程信號反饋，適用于遠程現場自動控制。當需要調節控制時，需要配裝電氣閥門定位器，接收控制系統4-20MA信號，比例轉動蝶板角度，對管道內介質進行調節控制。

進口氣動法蘭硬密封蝶閥參數：

閥體材質	執行器參數
公稱通徑：DN40-DN1200	作用方式：雙作用、單作用（彈簧復位）
公稱壓力：1.0Mpa-2.5Mpa	氣源壓力：雙作用：3-8bar；單作用：4-8bar
適用溫度：-30℃~425℃	行程范圍：90°（±5）
適用介質：水、氣、油、蒸汽	輸出扭矩：雙作用：3.9-10560N.m；單作用：8.5-4858N.m
閥體材質：鑄鋼、碳鋼、不銹鋼	控制方式：開關型、智能調節型
連接方式：法蘭連接	附件選擇：電磁閥、定位器、限位開關、三聯件、手動機構

檢驗標準：GB/T13927-2008；JB/T9092-1999；API598-2009
法蘭標準：GB/T9113-2010；JB/T79-1994；HG20592-2009；ANSI B16.5-2003；ASME B16.5-2009
設計標準：GB/T12238-2008；GB/T12221-2005；GBT15188.2-1994；；API 609-1997；JB/T 8527-1997

進口氣動法蘭硬密封蝶閥特性：

　　①采用三偏心結構，密封面磨損小，使用壽命長。

　　②密封面采用金屬硬密封材料，提高了蝶閥的使用壓力。

　?、弁ㄟ^(guò)提高閥桿扭矩，可以增加密封比壓，適用于高壓工況。

　?、軞鈩?dòng)控制，開關速度快。

　?、輾鈩?dòng)執行器可以選用單作用形式，氣源故障時自動復位。

　?、蘅梢耘溲b電氣閥門定位器，用于介質調節控制。

進口氣動法蘭硬密封蝶閥尺寸：

主要連接外形和尺寸

單位：mm

通徑	50	65	80	100	125	150	200	250	300	350	400	450	500
L	108	112	114	127	140	140	152	165	178	190	216	222	229

注：此外形尺寸為1.6Mpa壓力蝶閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口氣動硬密封蝶閥D643H 金屬密封三偏心蝶閥的密封原理利用偏心結構，做到了閥門啟閉時蝶板與閥座間幾乎無磨擦現象發生。閥桿的扭矩通過蝶板直接傳遞至密封面，從而杜絕了打開普通閥門時所常見的跳躍現象。這意味著偏心蝶閥幾乎可以從0開度開始即進入可調控區域，直至90開度。其正常調控比是一般蝶閥的2倍以上，調控比較高可高達100:1以上。這為偏心蝶閥作為調控閥使用創造了良好的條件。

　　訂貨須知:請您盡量了解口徑、壓力、使用介質及工況條件，以便我公司提供更準確、更有針對性的服務。以上閥門產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為閥門說明書的一部分，供選型參考之用。為了方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
