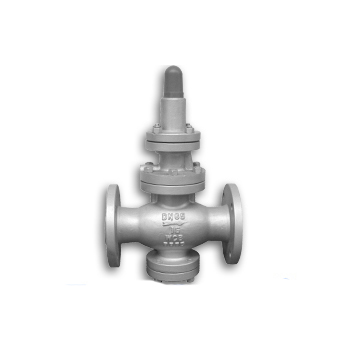

進口先導活塞式蒸汽減壓閥

　　產品信息

　　產品型號：ML236

　　產品口徑：DN15-DN500

　　產品壓力：1.6Mpa-16Mpa

　　產品材質：碳鋼 不銹鋼

　　進口先導活塞式蒸汽減壓閥詳情：

　　進口Y43H先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成;主閥主要由閥座、主閥盤、活塞、彈簧等零件組成，導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。Y43H先導活塞式蒸汽減壓閥主要用于蒸汽管路，起減壓穩壓作用。

　　減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。減壓閥的作用原理是靠閥內流道對水流的局部阻力降低水壓，水壓降的范圍由連接閥瓣的薄膜或活塞兩側的進出口水壓自調節。管道上如一次減壓不夠可采取二次減壓;減壓系統通常需采取一備一用，防止因現用減壓閥故障而破壞系統或下游設備。

　　直接作用減壓閥：利用出口壓力變化，直接控制閥瓣運動的減壓閥。

　　先導式減壓閥：由主閥和導閥組成，出口壓力的變化通過放大來控制主閥動作的減壓閥。

　　薄膜式減壓閥：采用膜片作為敏感原件來帶動閥瓣運動的減壓閥。

　　活塞式減壓閥：采用活塞作為敏感原件來帶動閥瓣運動的減壓閥。



進口先導活塞式蒸汽減壓閥參數：

　　公稱通徑：DN15-DN500

　　公稱壓力：1.0Mpa-16Mpa

　　適用溫度：-20℃≤T≤425 ℃

　　適用介質：水、蒸汽、油品

　　閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼

　　連接方式：法蘭連接

　　流量系數：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

進口先導活塞式蒸汽減壓閥特性：

Y43H減壓閥主要用于蒸汽系統，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。

進口先導活塞式蒸汽減壓閥尺寸：

主要連接外形和尺寸

單位：mm

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	160	160	180	200	220	250	260	310	350	400	450	500	600	800	850	900	900	950

注：此外形尺寸為1.6Mpa壓力減壓閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口先導活塞式蒸汽減壓閥技術要求：對于軟密封減壓閥，在規定時間內不得有滲漏，對于金屬密封的減壓閥，滲漏量應不大于較大流量的0.5%；出口流量變化時，直接作用的出口壓力偏差值不大于20%，先導式不大于10%；進口壓力變化時，直接作用式的出口壓力偏差值不大于10%，先導式不大于5%；通常減壓閥的閥后壓力P2與閥前壓力P1之差必須≥0.2Mpa。
