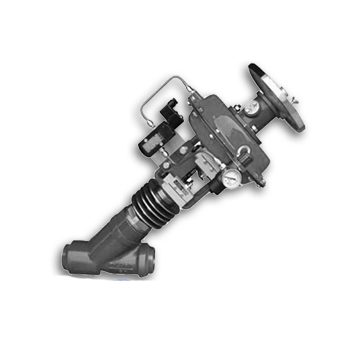

進口Y型氣動疏水閥

　　產品信息

　　產品型號：ZMQSY

　　產品口徑：DN15-DN100

　　產品壓力：1.6Mpa-16Mpa

　　產品材質：碳鋼 不銹鋼

　　進口Y型氣動疏水閥詳情：

　　進口Y型氣動疏水調節閥是根據熱電廠設備疏水而專業開發設計經營的新一代蒸汽疏水閥，氣動疏水調節閥接近直線的流通設計，減小流阻，二次節流原理，減少?zèng)_蝕，提高壽命。氣動疏水閥閥芯、閥座采用整體硬質合金，關閉內漏≤VI級，可拆卸中腔密封設計，杜絕外漏，檢修方便等特點，還可在易燃，易爆場合使用， 根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求。因此氣動疏水調節閥它廣泛應用于火電廠等行業的遠程控制。



進口Y型氣動疏水閥參數：

　　公稱通徑：DN15-DN100(1/2"-4")

　　公稱壓力：1.0Mpa-42Mpa(150LB-2500LB)

　　適用溫度：-20℃≤T≤540℃

　　適用介質：水、蒸汽、油品

　　閥體材質：25+Stellite21;12Cr1MoV+Stellite21;0Cr17Ni12Mo2+Stellite21

　　連接方式：焊接連接、對焊連接

　　設計制造：JB/T3595;E101;ANSI B16.34

　　結構長度：GB/T 12221-2005

　　壓力溫度：GB/T 12224-2005

　　試驗檢驗：JB/T3595

　　承接焊尺寸按：ANSI B16.34

　　對接焊坡口尺寸按：ANSI B16.25

進口Y型氣動疏水閥特性：

　　①閥門上部由閥蓋和填料箱組成，利于快速拆裝以及在原地維修。傾斜閥桿的構造和較佳的流道形狀設計使介質近于直線的方式，閥門具有較佳的Cv值，產生比其它形式閥門更低的壓降。

　　②閥門本體上以特殊工藝堆焊硬質合金密封面(密封面表面經過整體硬化處理)，結構更緊湊。錐形密封面設計使較小的軸向力就可密封，能提供可靠的密封和長久的使用壽命。

　?、鄄捎瞄y體中腔導向的閥瓣具有上下兩個導引環，閥瓣的頂部和底部同時導向，構成全程在閥體中腔導向的活塞式閥瓣，可以消除因各種受力不當產生的卡死，表面擦傷，閥桿彎曲，閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過，有效地消除所有側面沖擊引起的不良反應。這些特點使該閥門很適用于電站蒸汽快速"排放"和"疏水"系統。

　　④閥瓣密封面堆焊硬質合金，該合金具有極佳的機械特性，耐磨損，耐沖蝕，可保持閥門長久的使用壽命。

　　⑤閥桿填料采用進口的特種填料，能起到較佳的防漏效果，并且經久耐用，拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊，以預定的扭矩進行裝配,安全可靠，杜絕外漏。

　?、薏捎脷鈩?dòng)裝置作為執行機構,對閥門的控制精確,安全,有效.

　?、咛盍舷洳捎锰厥饨Y(jié)構設計，保證足夠的強度和良好的熱學特性。

進口Y型氣動疏水閥尺寸：

主要連接外形和尺寸

單位：mm

通徑	15	20	25	32	40	50	65	80	100
英寸	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4
L	152	152	152	170	170	208	272	272	325

注：此外形尺寸為1.6Mpa壓力氣動疏水閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口ZMQSY氣動薄膜Y型疏水閥其原理：當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間流通面積，直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數目的。
　　以上就是產品的各項參數、尺寸以及產品詳情，為了方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
