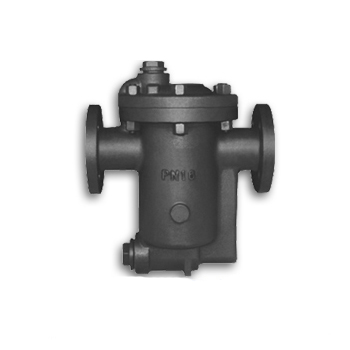

進口倒置桶式法蘭蒸汽疏水閥

　　產品信息

　　產品型號：ml-5687

　　產品口徑：DN15-DN125

　　產品壓力：1.6Mpa-6.4Mpa

　　產品材質：碳鋼 不銹鋼

　　進口倒置桶式法蘭蒸汽疏水閥詳情：

　　進口倒置桶式蒸汽疏水閥利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關，倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水，有效地阻止蒸汽泄漏。

　　進口疏水閥作用：當蒸汽冷凝時釋放蒸發焓形成冷凝水，冷凝水中只含有飽和水焓，為了確保系統的較大傳熱效率，冷凝水必須從系統中排除。蒸汽中所攜帶的空氣和其它不凝性氣體在蒸汽和換熱面上形成熱阻層同樣也必須從系統中排除。疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳氣體盡快排出;同時較大限度地自動防止蒸汽的泄漏。



倒置桶蒸汽疏水閥原理圖

進口倒置桶式法蘭蒸汽疏水閥參數：

　　公稱通徑：DN15-DN125

　　公稱壓力：1.0Mpa-6.4Mpa

　　適用溫度：-20℃≤T≤425 ℃

　　適用介質：水、蒸汽、油品

　　閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼

　　連接方式：法蘭連接

進口倒置桶式法蘭蒸汽疏水閥特性：

　　①即能連續又能間歇排放飽和凝結水加熱設備不會有水積聚，從而獲得較高的熱效率;

　?、谀退畵舻怪猛敖Y構不會因水擊而遭到損壞，使用壽命長;

　?、叟趴諝庑阅芎玫沟跬吧显O有溢出排氣孔，可有效地預防蒸汽氣鎖和空氣氣堵;

　?、茉试S背壓高背壓率達85%;

　?、菥S修方便內部零件采用不銹鋼制造，均安裝在閥蓋上，并設有過濾網裝置，日常維護方便。

進口倒置桶式法蘭蒸汽疏水閥尺寸：

主要連接外形和尺寸

單位：mm

DN	15	20	25	32	40	50	65	80
L(881F)	170	170	210
L(882F)	220	220	220
L(883F)			270	270	270	270
L(815F)						340	340	380

注：此外形尺寸為1.6Mpa壓力疏水閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
進口疏水閥根據原理作用的不同，可分為以下三種類型：機械型、依靠蒸汽疏水閥內凝結水液位高度的變化而動作；熱靜力型、依靠液體溫度的變化而動作；熱動力型、依靠液體的熱動力學性質的變化而動作，一個蒸汽疏水閥的排水能力不能滿足要求時，可并聯安裝幾個蒸汽疏水閥。
　　以上就是產品的各項參數、尺寸以及產品詳情，為了方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
