氣動疏水閥有兩種工作模式，氣動疏水閥的執行機構有正、反二種作用形式;當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式。當信號壓力增加，推桿退入膜室的叫反作用，與閥配合構成開式。它們的工作原理是當氣動疏水閥的信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間流通面積，直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數目的。

原理

　　當氣動疏水閥的信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間流通面積，直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數目的。

特點

　　氣動疏水閥由正作用和反作用之分，其公稱通徑等級DN(MM)由20~100;公稱壓力等級PN由150lb(2。0MPa)等多個等級之分;氣源壓力(MPa)0。14-0。4;信號范圍Pr(KPa)20-100;40-200;泄漏量幾乎近似于0泄漏該產品的有多種規格可供選擇。

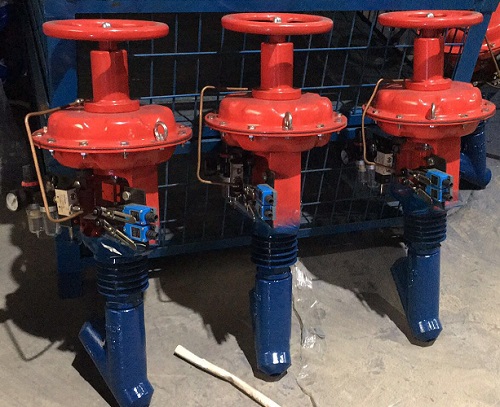

　　氣動疏水閥由新系列氣動薄膜執行機構和Y型疏水閥二部分組(圖1)Y型疏水閥是具有特殊結構的調節閥體二端為焊接式，適用于特定的配管。

　　氣動疏水閥的執行機構有正、反二種作用形式;當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式。當信號壓力增加，推桿退入膜室的叫反作用，與閥配合構成開式。
