電動閥門接線圖說明

　　電動閥門接線方法是根據不同的運用要求以及現場工況不同所分類的，不同功能的電動執行器所選用的接線方法也都是不盡相同。用戶應當對接線方面的相關知識有所了解，避免呈現不必要的毛病發生，一方面導致整個電路短路毛病;另一方面，可能會導致機器等燒壞而發生的巨大經濟損失，乃至呈現更嚴重的事端。

電動閥門接線圖分類：

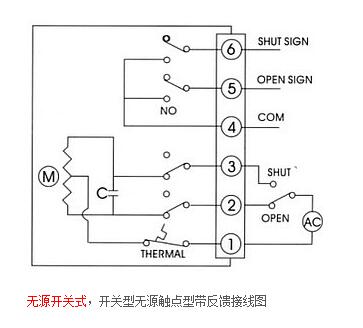

　　無源開關式(開關型帶無源觸點型反饋接線圖)

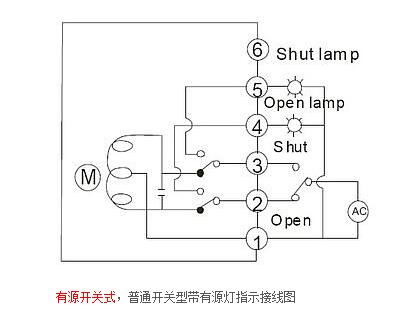

　　有源開關式(普通開關型帶有源燈指示接線圖)

　　開度電位計型(開關型帶開度式接線圖)

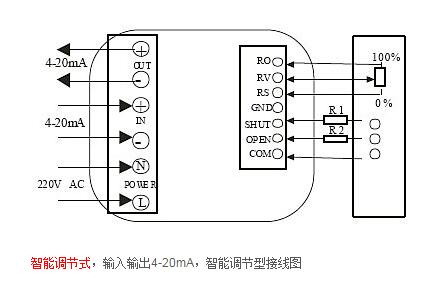

　　智能調節式(輸入輸出4-20mA智能調節型接線圖)

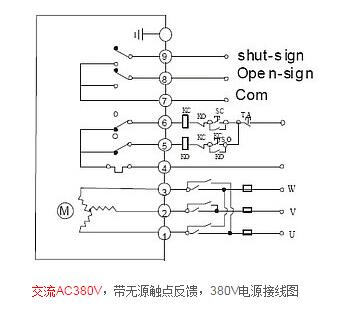

　　交流AC380V(帶無源觸點反饋380V電源接線圖)

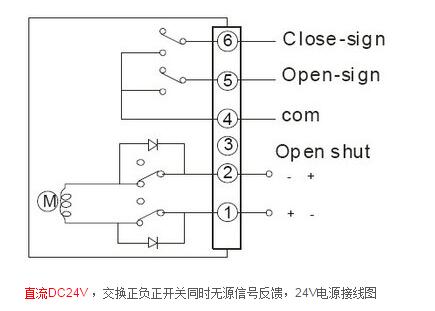

　　直流DC24V(交換正負開關同時無源信號反饋24V電源接線圖)

　　電動閥門執行器按電源電壓一般可分交流(AC110V、AC220V、AC380V)，直流(DC24V、DC12V)，按控制方法分為有源開關式、無源開關式、電位計型、調理型等。
