進口真空氣動蝶閥

進口真空氣動蝶閥概述

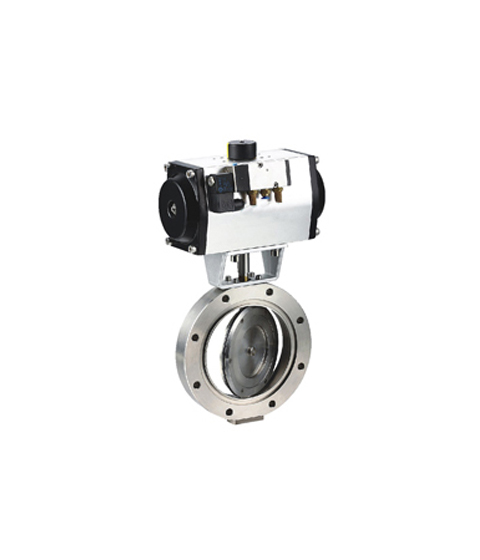

巴赫（BACH）公司的進口高真空氣動蝶閥（氣動高真空蝶閥、氣動負壓蝶閥、不銹鋼真空蝶閥），結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。高真空氣動蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，高真空氣動蝶閥目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸?？蛇x配反饋信號裝置及電氣閥門定位器。 適用的工作介質為空氣及非腐蝕性氣體。下圖是示的高真空氣動蝶閥配有電磁閥，方便閥門的啟閉。

進口真空氣動蝶閥主要技術參數

公徑：DN50-2000mm

壓力： 10⁵～1.3×10^-4Pa

材質：不銹鋼

閥門漏率：≤1.3x10-6 Pa.L/S

介質溫度：-25～+80(密封材料為橡膠)

　        -30～+150(密封材料為氟橡膠)

類型：開關型，調節型

流量特性：近似等百分比（參見典型曲線圖），直線特性，快開性

閥板轉角：0-90°（可調）

允許泄漏量

軟密封：0泄露或者VI

硬密封：≤額定Cv×0.001％或者≤額定Cv×0.065％

允許壓差：≤公稱壓力值

作用形式：?jiǎn)巫饔?/span>/雙作用

控制形式：二位切斷型/調節性

執行器：

氣源壓力：凈化壓縮空氣（氮?dú)猓?/span>0.3-0.7Mpa

輸入信號：電流信號：0-10mA，4-10mA

          氣源信號：20-100kPa

基本誤差：帶定位器≤±1.5％

根據需求可選用調節型或者切斷型氣動蝶閥

回差：帶定位器≤1.5％

死區：帶定位器≤0.6％

可調節比：250:1

切斷型：回訊電壓   AC220V,AC110V,DC24V

       切斷時間：1-2s，3-5s，7-18s，20-30s

進口真空氣動蝶閥選型

a: 產品名稱與真空氣動蝶閥的型號

b:  真空氣動蝶閥的操作方式 （有手動 渦輪傳動 氣動 電動等）

c:  真空氣動蝶閥的密封面材質和硬度

d:  真空氣動蝶閥的閥體材質

e:  真空氣動蝶閥的壓力

f:  真空氣動蝶閥的使用介質（名稱、粘度、顆粒 腐蝕性、毒性）
