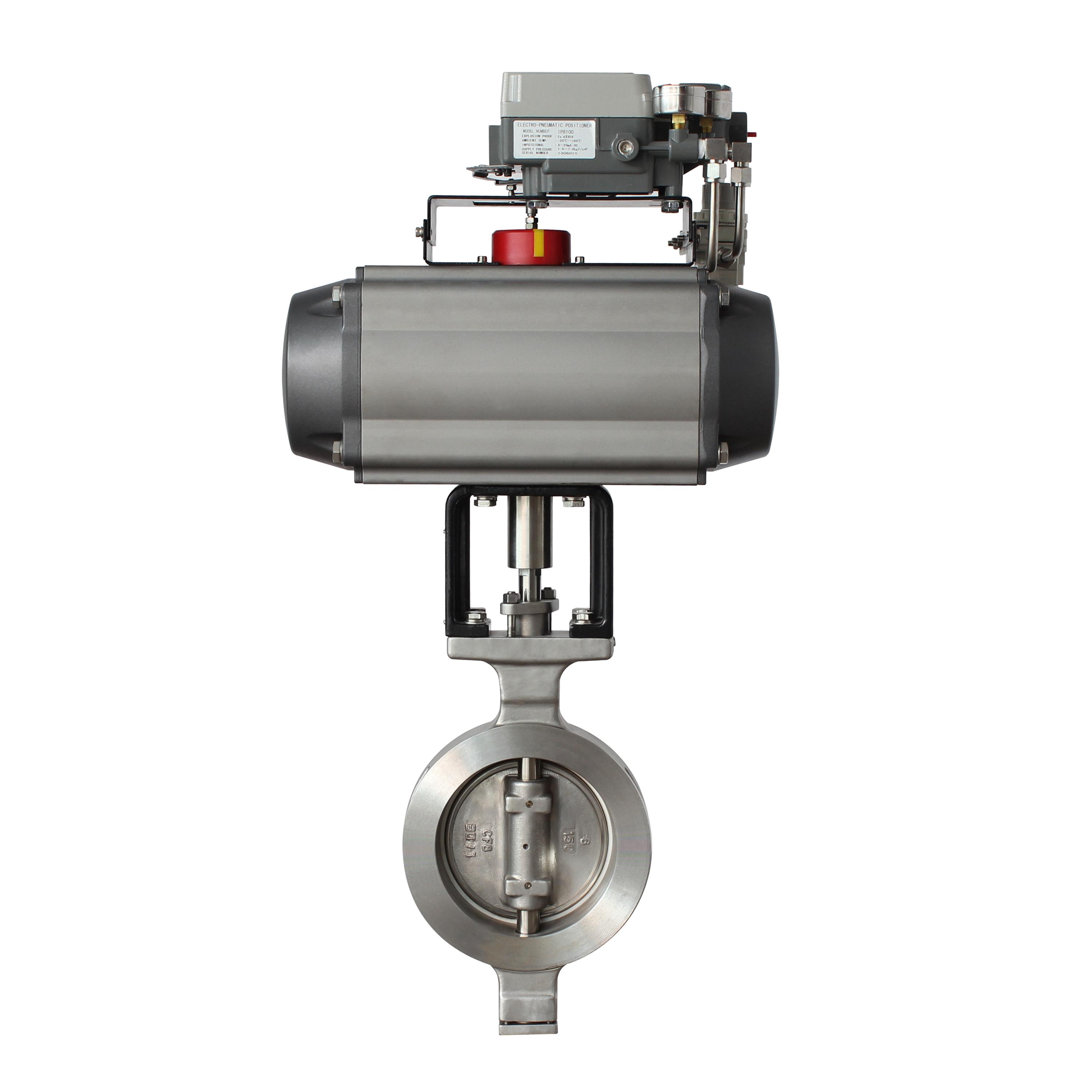

進口三偏心碟閥

進口三偏心蝶閥產品概述

  巴赫（BACH）進口三偏心蝶閥（硬密封三偏心蝶閥，不銹鋼三偏心蝶閥，氣動三偏心蝶閥）主要是為了滿足這樣的要求：要耐高溫、必須使用硬密封、但泄漏量大；要零泄漏、必須使用軟密封、卻不耐高溫。為克服雙偏心蝶閥這一矛盾、又對蝶閥進行了第三次偏心。而所謂第三次偏心，就是密封副的形狀不是正錐，而是斜錐

進口三偏心蝶閥應用

三偏心蝶閥，被廣泛用于介質溫度≤425℃的冶金 、電力、石油化工、以及

給排水和市政建設等工業管道上，作調節流量和載斷流體使用。材質分為：

鑄鐵、鑄鋼、不銹鋼

進口三偏心蝶閥主要技術參數

公稱通徑：DN100-2000mm

公稱壓力：PN1.0-10.0Mpa

結構形式：三偏心

設計依據：GB                       API

驅動方式：手動，蝸輪傳動，電動等

設計標準：GB/12238                 API609、MSS.SP-68

結構長度: GB/T12221 ASMEB16.10、API609、MSS.SP-6

連接法蘭: JB/T79 JB/T82、GN/T9115 ASME B16.5、ASME B16.47

試驗和檢驗:JB/T 9092 API 1598

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造

主要零件材料

閥體：WCB、CF8、CF8M、CF8C、CF3、CF3M

閥桿：1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

蝶板組合件：WC+f4、WCB+不銹鋼復合件，WCB+F6、CF8、CF8M

軸套：Cu、PTFE+不銹鋼

填料墊：2Cr13

填料：柔性石墨

填料壓蓋：WCB、CF8、CF8M

支架：WCB、CF8、CF8M、3、CF3M

進口三偏心蝶閥選型

a: 產品名稱與三偏心蝶閥的型號

b:  三偏心蝶閥的操作方式 （有手動 渦輪傳動 氣動 電動等）

c:  三偏心蝶閥的密封面材質和硬度

d:  三偏心蝶閥的閥體材質

e:  三偏心蝶閥的壓力

f:  三偏心蝶閥的使用介質（名稱、粘度、顆粒 腐蝕性、毒性）
