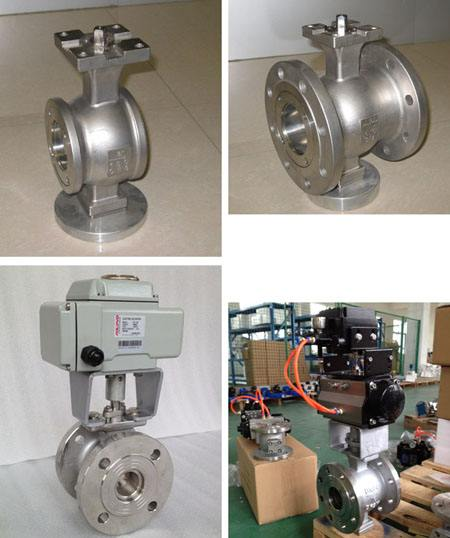

調節V型球閥VQ347H/VQ647H/VQ947H

作者：valves 發布時間：2021-01-18 00:00:00點擊：

上海滬貢，上海泵閥品牌。

上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供調節V型球閥VQ347H/VQ647H/VQ947H制造商,主要生產調節V型球閥VQ347H/VQ647H/VQ947H銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

【產品用途】

VQ347H、VQ647H、VQ947H調節V型球閥由于球芯帶有V型結構，對閥座具有剪切作用。因此適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制，特別適用于制漿、造紙生產過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。

【結構特點】

1、V型球閥具有彈性負荷壓力輔助密封座保證閥座與球芯自努至終的緊密接觸。

2、V型球閥具有整體式的閥體結構，不存在產生潛在泄漏的可能。

3、V型球閥具有等百分比特性，有很寬的控制范圍和特別穩定的控制過程，可廣泛用應于多種工藝流程中。

4、V型球閥的閥桿和球芯采用漸開線花鍵連接，當齒廓受載時，齒上有徑向力能起自動定心作用，且各齒受力均勻使之強度高、壽命長。

【性能參數】

調節V型球閥型號		Qv347H-16C	Qv347Y-16P
工作壓力(MPa)		1.6
適用溫度(℃)		-29～180	-29～425
適用介質		控制紙漿、污水、含固體和微小固體顆粒
材料	閥體	鑄鋼	鑄不銹鋼
	閥桿	鉻不銹鋼	不銹鋼
	密封面	鉻不銹鋼	堆硬質合金
	填料	柔性石墨

【外形和連接尺寸】

公稱或壓力級	公稱通徑		尺寸
公稱或壓力級	（mm）	（in）	W	L	W₁	L₁	d	d₁	H₁	H
PN1.6MPa	25	1	50	-	25	-	64	38	57	200
	40	1¹/₂	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	2 ¹/₂	80	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	90	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510
PN2.5MPa	25	1	50	-	25	-	64	49	57	200
	40	1¹/₂	60	-	25	-	82	60	63	205
	50	2	75	124	32	62	100	75	92	225
	65	2¹/₂	85	145	38	72.5	120	89	100	235
	80	3	100	165	45	82.5	131	113	108	260
	100	4	115	194	50	97	158	140	117	270
	125	5	135	210	55	105	180	164	140	320
	150	6	160	229	65	114.5	216	205	177	340
	200	8	200	243	80	121.5	268	259	200	390
	250	10	240	297	92	148.5	326	300	252	420
	300	12	-	338	-	169	-	38	270	510
CIASS150	25	-	50	-	25	-	64	49	57	200
	40	1¹/₂	65	-	25	-	82	60	63	205
	50	2	75	124	32	62	100	75	92	225
	65	2 ¹/₂	85	145	38	72.5	120	89	100	235
	80	3	100	165	45	82.5	131	113	108	260
	100	4	115	194	50	97	158	140	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510

【結構示意圖】

疏水閥

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！

技術QQ;2412941573

銷售電話 :13917052988 (微信同號）。
