【閥門用途】

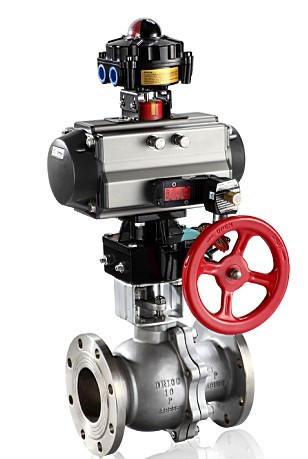

Q641氣動球閥系列產品本身結構緊湊，密封可靠，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。

【常見型號】

氣動球閥常見的型號有：q641f、q641h、q641y、q661f、q644f、q647h、q647f、q647y、q645f、qd647f、vq647h、pq640h、pq640y、py640f、pq671h等。

【閥門特點】

1、流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過;

2、氣動球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝;

3、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣;

4、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致;

5、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置;

6、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封;

7、氣動球閥是用帶有圓形通孔的球體作為啟閉件，在閥桿驅動下球體圍繞閥桿中心作0~90度旋轉，完成啟閉功能;具有結構緊湊開關迅速的特點，轉動90度，即可關閉閥門，切斷管路介質;閥桿為下裝式，杜絕了閥桿穿出的事故發生，保證了使用安全;

8、改換閥體、球體、密封件的材料可適用于多種工況場合，球閥閥體可以是整體的，也可以是組合式的。

【執行標準】

設計規范： GB/T12237 API 6D API 608 BS 5351

結構長度： GB/T 12221 ASME B16.10

法蘭連接： GB/T 9113 ASME B16.5

試驗與檢驗：GB/T 13927 API 598 API 6D

【性能參數】

【結構示意圖】
